Тест-драйв самосвала IVECO Trakker AD380T 38H, журнал «Грузовик Пресс»
Жил на свете самосвал

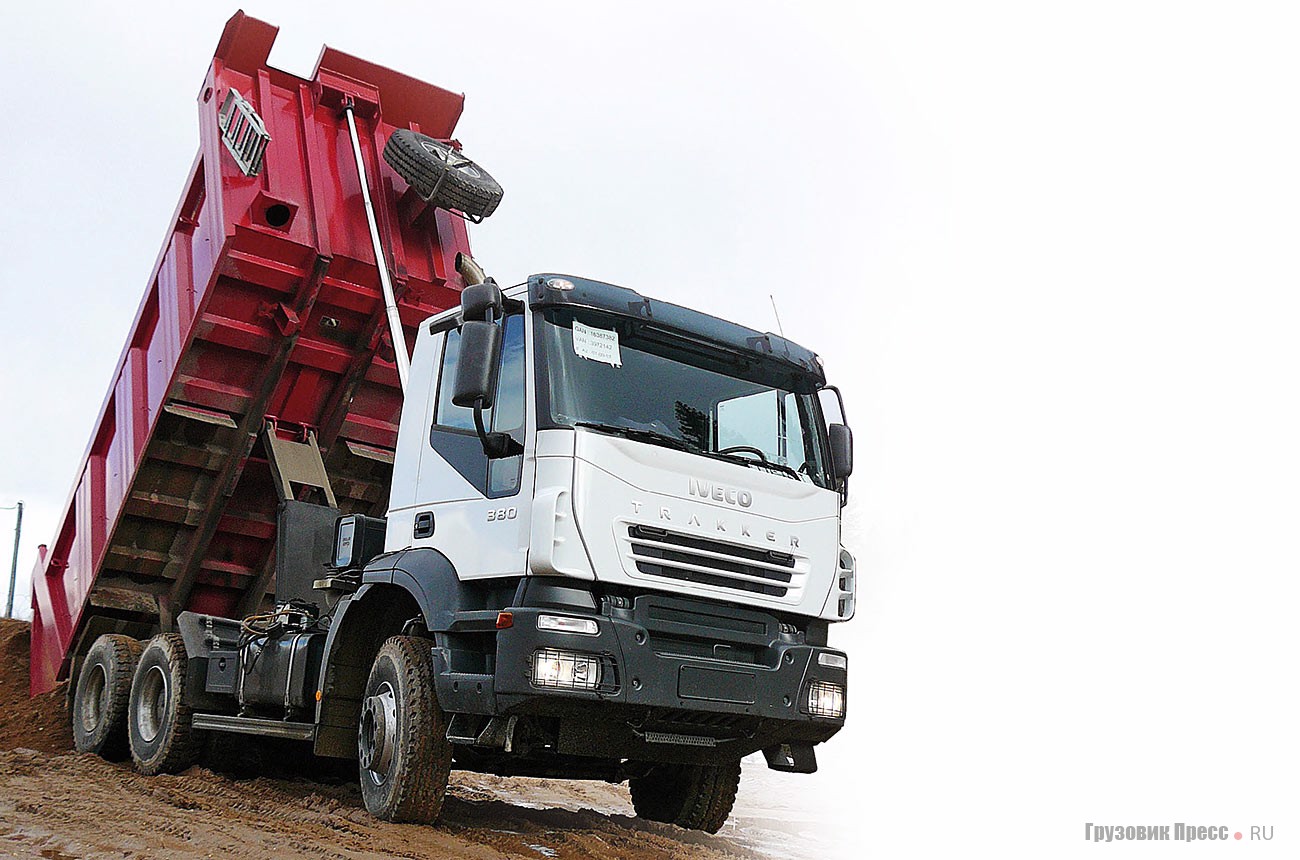

Самосвал IVECO Trakker AD380T 38H

Андрей Филиппов, фото автора
Производитель шасси: IVECO Magirus AG (Испания)
Модель шасси: IVECO Trakker AD380T 38H
Производитель надстройки: F.X. Miller (Мюнхен, Германия)
Модель кузова: Miller 7668297/1364
Начало продаж в России: 2007 г.
Цена: 98 000–100 000 евро

Проведя испытания младшего Daily и флагмана Stralis из модельного ряда IVECO, мы хотели было сделать перерыв и переключиться на технику других производителей. Однако, проезжая в очередной раз по МКАД, я нагнал угловатый эвакуатор синего цвета, в чертах которого было что-то очень знакомое. Пришлось сбросить скорость и, поглядывая в зеркало, вспомнить. Очень необычным оказался цвет, отличающийся от привычного для меня оранжевого, и Magirus-Deutz я в этой машине узнал с трудом. а ведь в этом году исполнится 35 лет с момента подписания контракта на поставку девяти с лишним тысяч таких грузовиков в СССР на строительство Бама. Каюсь, но после этой встречи отложить испытания потомка легендарной машины «на потом» я не смог.

Подкатил с утра к воротам. Сторожа спросили: «Кто там?»

Что необходимо самосвалу в первую очередь для нормальной работы на стройке? Правильно, высокий клиренс, малые свесы и желательно полный привод. С первыми двумя пунктами у IVECO Trakker все в порядке. Внизу никаких выступающих деталей. Самая низкая точка – крепление стабилизатора 2‑го моста. При проезде перегибов местности тоже можно особо не беспокоиться. Первыми пострадают брусья боковой защиты, а если водитель этого не заметит и посадит самосвал на топливный бак или ресиверы, то тут уж винить будет некого.

Тест-драйв самосвала IVECO Trakker AD380T 38H, журнал «Грузовик Пресс»

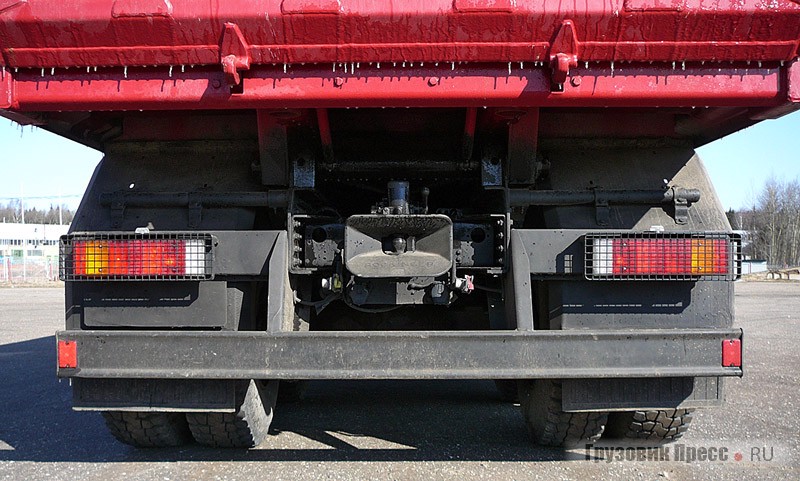

Что же касается привода на переднюю ось, то на стройплощадках или поблизости всегда есть трактор, а расположенная по центру бампера буксирная проушина и беззазорная сцепка сзади помогут вытащить застрявший самосвал без особых проблем. Только следует помнить, что бампер имеет продолжение в виде металлической защиты в форме лыжи, которая предохраняет картер двигателя от неприятных контактов и помогает скользить по грязи, когда Trakker ползет по глубокой колее. Так вот, при попытке вытянуть машину назад возможен вариант, когда защита попутно становится скрепером и в результате будет просто‑напросто оторвана. Будьте внимательнее.

Раз уж полезли под машину, стоит упомянуть и несколько оригинальных конструкционных решений. Во‑первых, наличие стабилизаторов поперечной устойчивости на 1‑й и 2‑й осях. Чаще встречается схема, когда они установлены на 1‑й и 3‑й осях. Во‑вторых, перенос тормозных камер под защиту задних мостов. Из виденного ранее самое лучшее, что делалось для их безопасности, – размещали камеры как можно выше над осью. Немного странным показалось крепление самосвального подрамника к раме шасси. Сзади они жестко связаны между собой сплошными полосами, а впереди стянуты стремянками. Впрочем, отсутствие демпферных пружин, возможно, следствие ориентации самосвала на работу в карьере, где жесткая связь будет более предпочтительна. В остальном все вполне ожидаемо для автомобиля именитой фирмы.

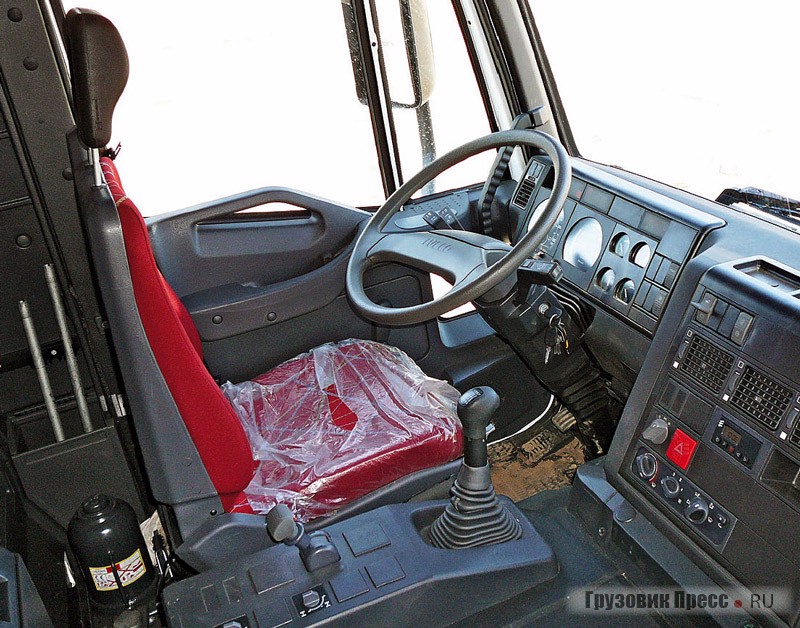

Рабочее место водителя

Немного о месте обитания водителя. Стандартная дневная кабина, как оказалось, замечательно решает поставленную задачу. Руль, который моим коллегам показался тонковатым, для меня был в самый раз. Малые ходы рычага КП сначала потребовали времени на привыкание, но после адаптации позволили переключать передачи едва ли не движением кисти. Порадовала и обзорность. Зеркала ничем не перекрыты и практически не оставляют «мертвых» зон. Естественно, присутствует их обогрев и регулировка. Наличие дополнительных окошек позволяет хоть как-то контролировать место, в которое не отягощенные умом владельцы легковушек норовят протиснуть свой драндулет. Простите за резкость, но вчера видел очередного умника, которому МАЗ загнал среднюю стойку в салон.

Панель приборов днем …и в темноте в тестовом режиме Панель приборов днем …и в темноте в тестовом режиме

Что касается удобства пользования кабиной на стоянке, то стоит отметить высокий тоннель двигателя, ограничивающий свободу перемещения по ней. Зато предостаточно места между спинкой кресел и задней стенкой кабины. Кроме робы и каски там хватит места и для сапог со спецовками, и для чего-то побольше. Кстати, очень удобными оказались карманы для инструмента. Сначала при подъеме кабины мы опасливо все из них вынимали, но потом осмелели и ничего страшного не произошло. Впрочем, рисковать все же не стоит.

Единственное не понравилось, что, закрывая дверь за верхний поручень, можно прижать пальцы стеклом. Впрочем, пальцы чуть толще моих просто не влезут в эту щель и проблема отпадет сама собой… И еще, что касается избитой темы о работе самосвала на длинном плече, когда водителю необходимо ночевать в кабине и в ней необходим «спальник». Я по-прежнему считаю, что водитель самосвала должен ночевать дома. В крайнем случае, седельный тягач с самосвальным полуприцепом может стать ему альтернативой.

У водительского кресла с множеством регулировок есть пневмоподвеска. На переднем плане пульт управления подъемом кузова
Система зеркал и дополнительное окно для наблюдения за пронырливыми легковушками
Весь инструмент разместился между задней стенкой и креслами. При этом осталось место и для рабочей одежды
Кнопка моторного тормоза прикрывается откидной педалькой

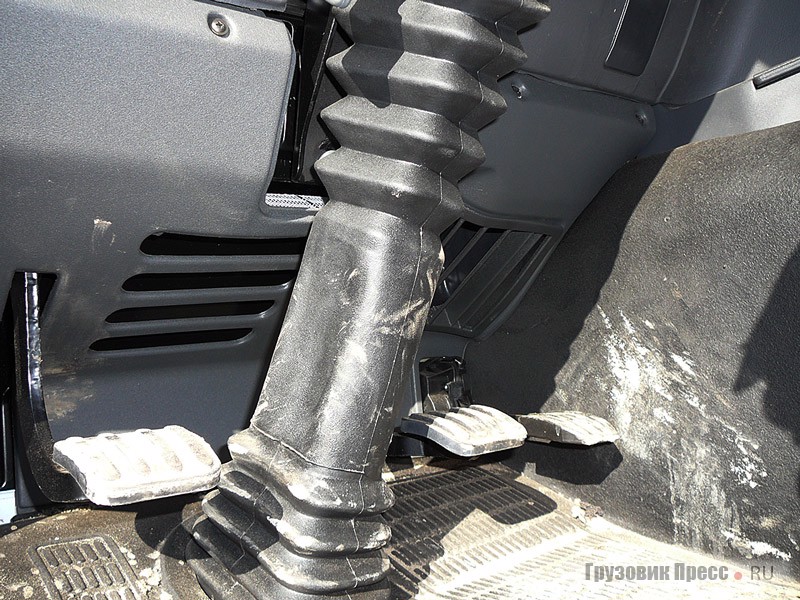

Все педали подвесные. Дефлекторы для подвода воздуха к ногам водителя

Самосвал ответил так: «Я привез отличный шлак»

Компания Miller достаточно известна в мире кузовостроения и в представлении не нуждается. Мы уже тестировали самосвал MAN TGL с кузовом этой фирмы, и впечатления от него остались самые приятные. Правда, там была платформа с трехсторонней разгрузкой, а на испытываемом IVECO установлен кузов с возможностью высыпать груз только назад. Может, есть какие-то различия в качестве изготовления?

Судя по тому, что ребра жесткости на днище установлены в два раза чаще, чем на боковинах, кузов рассчитан на работу в карьере с повышенными ударными нагрузками тяжелой породы.

Наклонная передняя стенка в свою очередь способствует уменьшению налипания груза на стенки кузова. Для достижения этой же цели применен обогрев кузова теплом выхлопных газов. Правда, выведение выхлопа из кузова только вниз ограничит применение самосвала в условия Севера – зависающее над дорожным полотном марево там не приветствуется.

Обслуживание ветрового стекла не вызывает никаких сложностей
Смыть налипшую на светотехнику грязь не составит большого труда…
…благодаря откидным решеткам

Двоякое впечатление оставило и крепление запасного колеса. Его траектория при спуске на землю не пересекается с рукояткой лебедки – это понравилось, у многих производителей не так. А вот размещение «запаски» с левой стороны передней стенки кузова не обрадовало. В случае замены колеса водителю придется заниматься спуском и подъемом, находясь со стороны проезжей части. Согласитесь, учитывая культуру вождения на наших дорогах, это не самое удачное решение. Лучше бы поменять его местами с лесенкой: контролировать песок или щебень на трассе приходится не часто.

Зато конструкция самой лесенки оригинальна и оставила приятные впечатления. Дело в том, что немецкие конструкторы применили решение, отличное от стандартных, когда лестница либо короткая и намертво приварена к кузову, как у «Уралпромтехники», либо раскладывается в одну линию как у «Бецемы». На кузове Miller лестница сделана параллельно сдвижной. И в разложенном состоянии образует в середине пролета своеобразную площадку, свалиться с которой при контроле погрузки гораздо сложнее, чем с обычных ступенек. А если взяться за пару удобных поручней на кузове, то упадешь только если кто-то «поможет». Эти же поручни помогут в случае необходимости забраться в кузов. Обычно мы делаем это только на груженой машине, так как выбраться обратно из порожней проблематично из-за высоких бортов. Но немецкое внимание к мелочам и здесь проявилось с положительной стороны в виде трех приваренных прямо к кузову ступенек. Очень удобно.

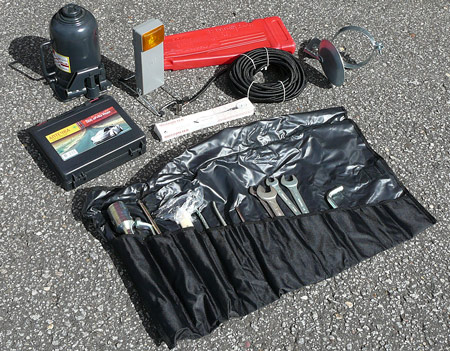

Набор ремонтных принадлежностей. Справа – насадка на выхлопную трубу
Досадный прокол с креплением лестницы к кузову
При необходимости кузов можно накрыть брезентом. Обратите внимание на удобную лесенку в правом углу

Тент, укрывающий груз в случае необходимости, естественно, присутствует. А чтобы порода при погрузке «не проверяла» на прочность детали, расположенные между кузовом и кабиной, предусмотрен небольшой козырек. Кстати, он является хорошей демонстрацией того, как можно совместить его с выводом выхлопной трубы вверх…

На фоне сказанного досадным недоразумением выглядит один промах, обнаруженный нами. Вероятно, во время изготовления лестницы ее кронштейн был приварен под непра. вильным углом, и в результате она «промахнулась» мимо крепления на кузове. Как следствие – во время использования лестница болтается.

И еще один небольшой совет – сразу прикрепите цепочкой шпингалет, фиксирующий лестницу в сложенном состоянии. Эта полезная мелочь все время норовит потеряться.

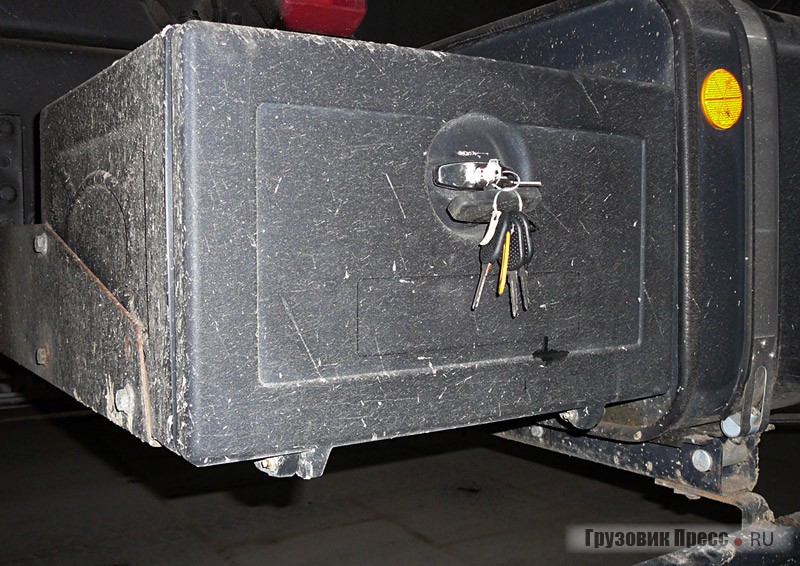

В машине запирается и топливный бак…

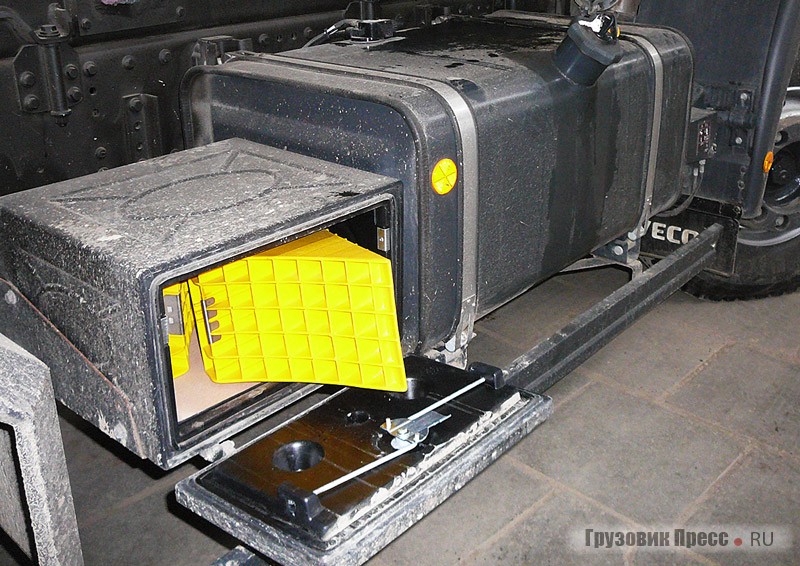

… и ящик для противооткатных упоров. Причем у него для этого отдельный ключ
Такой доступностью горловины бачка омывателя может похвастаться далеко не каждый конкурент Iveco. Да и сам бачок имеет немаленькие размеры
Дозаправка из канистры не требует никаких сложных манипуляций

Молодчина самосвал, где он только ни бывал…

Появление негромкого урчания – единственное, что изменяется в кабине после пуска двигателя. Конечно, для легкового автомобиля звук громковат, но для самосвала-работяги звукоизоляция моторного отсека более чем достаточна. При этом никаких вибраций и раздражающего дребезжания замечено не было.

А вот адаптация за рулем заняла немного больше времени, чем изначально предполагалось. Виной этому, как ни странно, оказалось большое количество регулировок водительского кресла. Только после пары кругов по «динамке» я смог окончательно устроиться за баранкой и сосредоточиться на испытаниях. Отдельно хочется отметить, что пневмоподвеска водительского кресла имеет две степени жесткости – очень полезная функция, иначе на наших дорогах пневматику пришлось бы просто отключить.

Порожний самосвал вполне может соперничать по резвости с легковыми автомобилями. Разгон, управляемость, торможение – никаких замечаний. Единственное, что обратило на себя внимание – количество передач в КП. С пустым кузовом Trakker настойчиво намекает на использование только верхнего диапазона. Причем переключаться лучше через две ступени, перебирая все передачи подряд или через одну, как будто искусственно тормозишь машину.

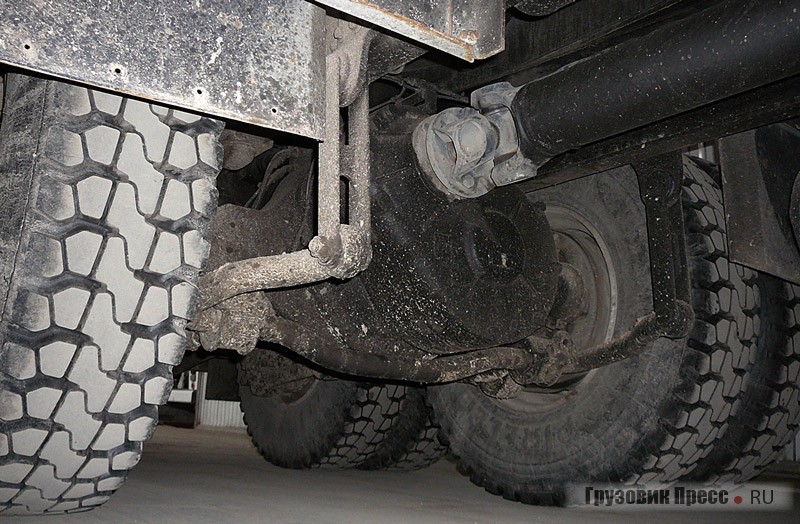

Стабилизатор средней оси на колесной формуле 6х4 встретишь не часто. Обычно его ставят на последнюю ось
Пружина амортизатора передней подвески кабины и усилитель бампера

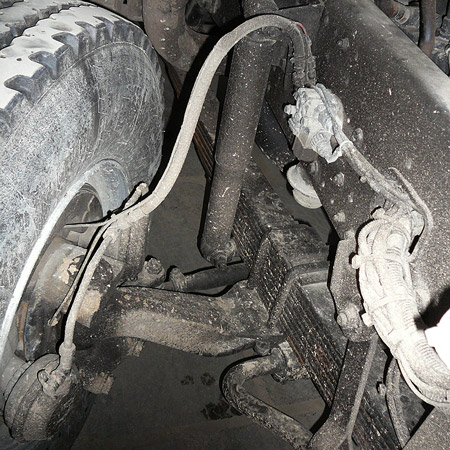

Амортизатор, стабилизатор, пакет рессор – элементы передней подвески
Пара поручней компенсирует высоту первой ступеньки
Под кабиной Cursor 13

С полной загрузкой IVECO стал поспокойнее. Правда, все спокойствие заключается в том, что теперь фокус с пропуском сразу двух передач не проходит. Но и перебирать весь ряд подряд необходимо, только если трогаешься в горку или не хочешь покидать зеленую зону тахометра – стрелка как раз колеблется от 1000 до 1400 мин–1, вероятно, именно в расчете на это и подбирались передаточные числа. А так можно и перешаги. вать через ступень, правда, для этого придется загонять стрелку тахометра к 2000 мин–1. Впрочем, выбор в любом случае останется за вами. С появлением в кузове песка разгонная динамика, естественно, снизилась, но до китайской тихоходности еще очень далеко. Управляемость не изменилась, зато самосвал стал более мягко проходить неровности. Остановка машины проходит так же четко, как и порожняком.

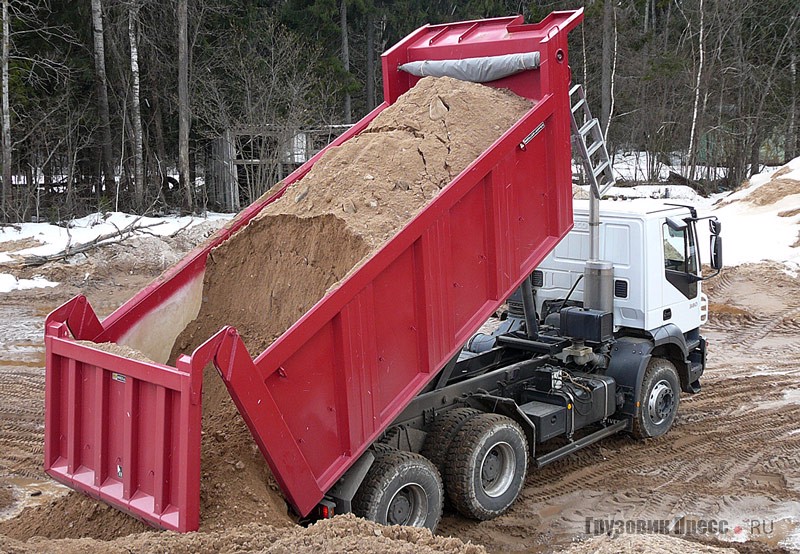

С появлением в кузове песка разгонная динамика, естественно, снизилась, но до китайской тихоходности еще очень далеко. Управляемость не изменилась, зато самосвал стал более мягко проходить неровности. Остановка машины проходит так же четко, как и порожняком.

Две части лестницы образуют между собой небольшую ступеньку…
…с которой удобно заглядывать в кузов
Размещение запасного колеса на кузове встречается практически повсеместно…
…а вот то, что при опускании оно не мешает управлению лебедкой – приятное исключение из правил
Возможна работа в составе автопоезда

Особо хотелось отметить работу моторного тормоза. Он имеет три позиции. Первая – торможение двигателем происходит толь-ко после нажатия на напольную кнопку, которая, кстати, оснащена очень удобной откидной крышкой. Вторая – горный тормоз срабатывает сразу же после отпускания педали акселератора. В третьем случае активация торможения двигателем производится нажатием на педаль тормоза. Выбор одной из двух последних позиций производится с помощью клавиши на панели. Лично мне больше всего понравился последний способ торможения, когда, едва прикоснувшись к педали, начинаешь тормозить автомобиль двигателем, а если чувствуешь, что этого недостаточно, то давишь на педаль сильнее и подключаешь к работе основную тормозную систему.

К сожалению, в условиях полигона не удалось опробовать в действии систему круиз-контроля, которой был оснащен Trakker, так что определение актуальности данной функции на самосвале пришлось в очередной раз отложить.

Тест-драйв самосвала IVECO Trakker AD380T 38H, журнал «Грузовик Пресс»
Техническая характеристика автомобиля IVECO Trakker AD380T 38H
Колесная формула 6х4
Полная масса, кг 33 000 (38 000)*
Снаряженная масса, кг 15 500
Грузоподъемность, кг 22 500
Допустимая нагрузка, кг:
  • 1‑й оси
  • 2‑й оси
  • 3‑й оси

7000
13 000
13 000
Двигатель:
  • рабочий объем, см3
  • мощность, л.с.
  • крутящий момент, Н.м
IVECO F3BE0681G Euro 3, турбодизель R6
12 882
380 при 1775 мин–1
1800 при 900–1500 мин–1
Коробка передач:
  • количество ступеней вперед/ назад
ZF 16S151OD механическая с мультипликатором
16/2
Сцепление Однодисковое сухое с электромагнитным тормозом
Подвеска Рессорная с амортизаторами и стабилизаторами
Тормозная система Пневматическая с тремя независимыми контурами
*В российской комплектации.

…но с утра я снова в путь

Серьезный ремонт следует проводить только на сервисных станциях, я думаю, это понятно и без моих уточнений. В плановом ТО, по крайней мере, пока Trakker на гарантии, участие водителя тоже не предусмотрено. А вот ЕТО в любом случае останется его прерогативой, поэтому напишу пару строк об удобстве проведения такового.

Масляный щуп выведен вперед под капот, и чтобы до него добраться, необходимо только поднять крышку. Здесь же можно проверить уровень охлаждающей жидкости. Вот только для того, чтобы ее долить, нужна воронка. Зато для восстановления рабочего уровня в бачке омывателя никаких дополнительных приспособлений не нужно – лей хоть из 5-литровой бутыли. Протереть ветровое стекло можно встав на удобную ступеньку и держась за поручень под солнцезащитным козырьком. Замена лампочек не вызывает сложностей: достаточно приподнять кабину или заехать на яму. Попутно отмечу, что поднимать кабину несравненно легче, чем у Stralis, хотя количество качков, которые необходимо сделать, тоже равно 115. В отличие от многих конкурентов процесс смывания грязи, налипшей на фары и задние фонари, не превратится в кропотливое просовывание тряпочки между ячейками защитных решеток. Конструкторы предусмотрительно сделали их откидными. И еще. Подробная инструкция по эксплуатации – не забавная книженция для чтения перед сном. Прочтите ее, и многие вопросы отпадут сами собой.

Подкапотное пространство. Большая пластиковая емкость слева – расширительный бачок радиатора

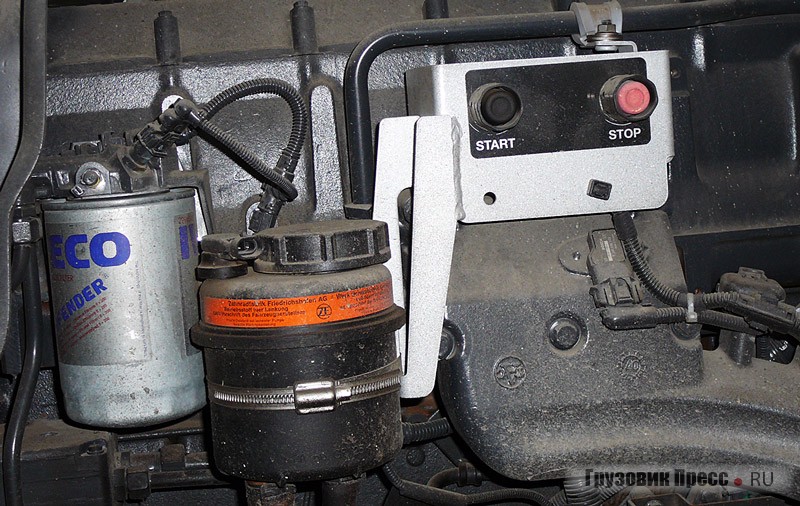

При проведении ремонта, двигатель можно заводить, не залезая в кабину

Говорят, яблоко от яблони недалеко падает. Что ж, в плане IVECO Trakker это утверждение бесспорно справедливо. Magirus-Deutz 290D26K может смело гордиться своим потомком. Шасси получилось довольно удачным. Если же кто-то сомневается в этом, то пусть обратит внимание на обилие на дорогах IVECO Trakker с надстройками различных зарубежных производителей. Уж кто-кто, а изготовители самосвальных кузовов прекрасно знают истинную цену тем километрам, которые приходится преодолевать их детищам.

Общее впечатление от кузова, несмотря на указанные недоразумения, положительное. Качество изготовления превосходное, да и некоторые технические решения у других производителей мне не встречались. Тем же, кому цена за немецкое качество и надежность покажется все же великоватой, следует знать, что возможные варианты самосвальных надстроек, которые может предложить покупателю дилер, не ограничиваются парой штук – выбор достаточно широкий.

Что касается эксплуатации в условиях российской действительности, то народная поговорка «как аукнется, так и откликнется» не потеряла своей актуальности, а в общении с высокотехнологичной импортной техникой становится практически первым пунктом правил ее использования. Не забывайте об этом, и IVECO Trakker вас не подведет…

Тест-драйв самосвала IVECO Trakker AD380T 38H, журнал «Грузовик Пресс» Тест-драйв самосвала IVECO Trakker AD380T 38H, журнал «Грузовик Пресс»
Вячеслав Вальданов, испытатель

Особое мнение

Trakker испанского производства, но он давно уже прописан у нас на Урале, в городе Миассе, где каждый день в докризисный период производилось практически по одному автомобилю именно этого семейства.

С тех пор речь идет уже не просто о сборке самих автомобилей, а именно о производстве, т. е. сварке на собственных линиях рам, кабин и самосвальных кузовов как лицензионных, так и собственного изготовления. Кузов хорош практически во всех отношениях, а раскладной лесенкой можно восхищаться отдельно. Очевидно, мозговой атаке подверглись все элементы самосвальной установки, включая кронштейн боковой противоподкатной защиты, который крепится в данном случае к подрамнику. Получается, что он считается составной частью самой грузовой платформы и имеет фирменную идентификационную табличку. Такие образцы достижений конструкторской мысли сами могут вызывать вопросы и подсказывать ответы. Например, внутренняя поверхность кузова на нем другого (желтого) цвета. Что это, просто в целях экономии наружной краски неокрашенный слой грунтовки или оригинальное износостойкое покрытие? И теперь окончательно стало ясно, что «по уставу» управлять подъемом-опусканием кузова положено с земли, потому что из кабины с закрытой дверью водителя это сделать невозможно, да и при открытой двери все равно неудобно. Маловероятно, что на самосвале, имеющем такую замечательную лесенку, могли ошибиться с местом установки рычага управления. Значит, оно выбрано сознательно и заставляет водителя принять единственно правильное решение.

Результаты испытаний IVECO Trakker на топливную экономичность и скоростные свойства и сопоставление с аналогами
Испытания проводились на динамометрической дороге полигона ФГУП НИЦИАМТ в соответствии с методикой, изложенной в ГОСТ 22576–90 и ГОСТ 20306–90

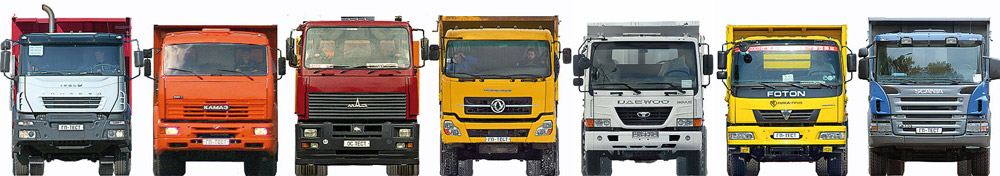

IVECO Trakker AD380T 38H КамАЗ-6520-010-19 МАЗ-650108-030-062ДОК Dongfeng DFL3251A Daewoo Novus K6DRF-6x4DUMP Foton Auman 1280W Scania P380CB6x4EHZ
Проведение испытаний 21.04.2009 г. «ГП» № 8, 2005 г. «ОС» № 9, 2003 г. «ГП» № 2, 2008 г. «ГП» № 5, 2009 г. «ГП» № 11, 2007 г. «ГП» № 10, 2006 г.
Масса при испытаниях, кг 33 500 33 100 35 000 33 300 13 700 35 000 35 300 13 700 39 600
Расход топлива, л/100 км (при скорости, км/ч):
  • 40
  • 50
  • 60
  • 70
  • 80
  • 90
  • Vmax


21,9
26
30,5
36,5

47,9


27,9
29,4
34,3
38,3
43,5


31,6
36,4
42,8

48,6
87


28,5
32,3
38
46,8

50,2

16,4
19,1
20,5
26,7
30,3

36,4

23,1
25,9
29,9
34,5
40,5

46,3

23,3
26
29,8
35


42


19,7
23
26
29,8

33,4


27,1
30,5
32,8
37,1

40,7
Максимальная скорость, км/ч 89 107,9 87 83,3 90,7 87,9 78,8 88,8 87,6
Расход в режиме ИГД*, л/100 км (при средней скорости, км/ч) 49,2 (34,7) 63,4 (33,5) 62,3 (33,6) 34,7 (37,9) 47,0 (31,4) 62,3 (34,7) 31,9 (39,5) 63,1 (34,1)
Расход в режиме ИМРД**, л/100 км (при средней скорости, км/ч) 40,3 (60,8) 42,4 (67,6) 51,3 (66,3) 47,7 (65,0) 34,7 (70,2) 53,0 (67,9)
Выбег со скорости 50 км/ч, м 1150 976 1068 1060 873 1308 1296 798 1190
Разгон до 60 км/ч, с 51,4 41 50 47 21,4 43,5 55 15,6 50,6
Разгон с места на пути, с:
  • 400 м
  • 1000 м

41,5
73,3



42
68

41,7
74,7

31,2
54,5

40,7
69,9

42,4
76,7

28,5
52,9

39,8
69,9
*ИГД – имитация городского движения.
**ИМ.Д – имитация магистрального режима движения.
Атмосферные условия во время испытаний
IVECO Trakker AD380T 38H КамАЗ-6520-010-19 МАЗ-650108-030-062ДОК Dongfeng DFL3251A Daewoo Novus K6DRF-6x4DUMP Foton Auman 1280W Scania P380CB6x4EHZ
Проведение испытаний 21.04.2009 г. «ГП» № 8, 2005 г. «ОС» № 9, 2003 г. «ГП» № 2, 2008 г. «ГП» № 5, 2009 г. «ГП» № 11, 2007 г. «ГП» № 10, 2006 г.
Температура воздуха, °С 2 17 19…25 –2…–3 15…24 30 2…8
Скорость ветра, м/с 4,9 1–3 1–3 6 1–5 3–5 1–4
Давление, гПа 990 980 994–1018 997–999 987–1000 988 991–1000
Относительная влажность, % 33 63 45–69 96–97 65–75 60–70 51–82
Тест-драйв самосвала IVECO Trakker AD380T 38H, журнал «Грузовик Пресс»

Байки для VIP

Довелось мне пообщаться с человеком (назовем его Славой), который эксплуатирует аналогичный Trakker. Работает он сам на себя и, конечно, часто мотается по различным объектам: то в городе, то на трассе, а бывает и все вместе. В общем, почти полигон, только в реальных условиях. Естественно, что первым признаком реальности касательно самосвалов в нашей стране является жесточайший перегруз. По прикидкам нашего собеседника, в кузов входит 27 000–29 000 кг песка. Даже учитывая, что российские дилеры устанавливают резину, позволяющую поднять полную массу до 40 000 кг, все равно перегруз налицо. Не будем касаться темы повышенного износа деталей, дорожного покрытия, безопасности движения и т. п., похоже, это можно вылечить только штрафами, соизмеримыми со стоимостью машины. Нам в данном случае любопытен тот факт, что ради интереса Слава решил посчитать, сколько же топлива «кушает» его «Боливар» при такой нагрузке. А результаты таковы: при скорости 50 км/ч расход равен 30 л /100 км, при 80 км/ч – 47 л на сотню. Ну, а в городе он достигает 72 л/ 100 км. Вот такие цифры…
