Опубликовано: ГП 12-2018
Признаки силы

Тяжёлый седельный тягач КАМАЗ-65806-002-68 6х4 (К3342)

Даниил Минаев, фото автора

Сегодня исследуем тяжёлый седельный тягач модели КАМАЗ-65806-002-68 6х4 (К3342). Машина, получившая индекс 65806-002-68, не принадлежит линейке бюджетных транспортных решений и, по мнению производителя, должна составить конкуренцию аналогичным европейским грузовикам. В торговом обозначении тестового автомобиля на двери кабины блистает орнамент «К 3342». Это по аналогии с концерном Daimler AG, где первые две цифры обозначают полную массу машины, а последующая пара – округлённая мощность двигателя (л.с.). Буквы перед цифрами маркировки в новом семействе определяют предназначение грузовиков: М – магистральная группа техники, К – тяжёлая или полноприводная группа, Т – перспективные и прочие автомобили.

КАМАЗ, который не скучает на автобазе

Недавно мы описали интересный седельный тягач Камского автозавода КАМАЗ-54909-090-B5 (M1840) с подключаемым гидростатическим передним приводом, превращающим автомобиль с колёсной формулой 4х2 кратковременно в 4х4. Это решение предназначено для преодоления временного бездорожья или заснеженных и обледенелых участков. Автопоезд с таким тягачом востребован для скоростных перевозок грузов строительного назначения по дорогам общего пользования. Но в строительной индустрии нуждаются и в автопоездах, способных постоянно работать в условиях технологических дорог с тяжёлыми полуприцепами массой более 60 тонн. При этом зачастую плечо перевозки не превышает 300–500 км, что позволяет обходиться компактной кабиной дневного типа или с одним спальным местом.

Механизм подъёма низкой кабины без электропривода Внешний инструментальный кофр недостаточно объёмный

Колёсная формула седельных тягачей для подобной работы, как правило, 6х4, немного реже – 6х6. Чем примечателен КАМАЗ-65806-002-68 6х4, какой у него необычный конструктив? Отвечу сразу: ничем. Это совершенно тривиальное решение сборки строительного седельного тягача. Такие автомобили предлагают все, без исключения, члены «Большой семёрки». Ещё пусть и с оригинальной «начинкой», со своим видением технических решений, но вполне успешно выступают в этой нише японские и корейские грузовики. Вот только КАМАЗ-65806-002-68 6х4 ощутимо дешевле своих европейских и азиатских конкурентов, и при этом в своём нутре имеет авторитетные узлы и агрегаты знатных европейских поставщиков. Забегая немного вперёд, признаюсь, что этот факт заимствования картеров и корпусов с мастистыми шильдами не превращает пока челнинский тягач в абсолютный аналог европейским конкурентам, но вялая тенденция чувствуется.

Ставший уже привычным «аксоровский» интерьер с одним спальным местом Ставший уже привычным «аксоровский» интерьер с одним спальным местом
Ставший уже привычным «аксоровский» интерьер с одним спальным местом
Зеркала заднего вида с обогревом и электроприводом

Многообразие из Америки, Европы и Азии

С этого года на новое семейство КАМАЗов теперь устанавливается ещё большее количество вариантов двигателей. Первые предсерийные образцы оснащали двигателями Cummins серии ISL своим рабочим объёмом 6,7 или 8,9 л. Потом появился более мощный 12-литровый Cummins ISG12Е5 пятого экологического класса. Этот мотор поступает из Китая, но серия ISG12, представляющая новую глобальную платформу Heavy-Duty, была разработана в США. А с 2018 года можно приобрести автомобиль с российским глубоко модернизированным мотором КАМАЗ-740 пятого экологического класса, и, наконец, с немецким двигателем Daimler, как на нашем сегодняшнем строительном седельном тягаче.

Двигатель Daimler OM457LA Euro 5, 428 л.с. при 1900 об/мин, максимальный крутящий момент – 2100 при 1100 об/мин. Это рядный шестицилиндровый дизель, рабочим объёмом 11,97 литра. К нам поставляются версии с настройками мощности: 315 кВт (428 л.с.) и 295 кВт (401 л.с.) Привод рычага КП осуществляется кулисой телескопического типа

Модель OM457LA.V/4, Euro 5, мощность 428 л.с. при 1900 об/мин, максимальный крутящий момент – 2100 при 1100 об/мин. Это рядный шестицилиндровый дизель, рабочим объёмом 11,97 л. Линейка этих моторов, поставляемая на наш рынок включает настройку мощ­ности 315 кВт (428 л.с.) или 295 кВт (401 л.с.). Все эти силовые агрегаты унаследованы от Mercedes-Benz Axor. У мотора система управления двигателем Telligent с давлением впрыска до 2300 бар. Конструкция двигателя характерна для концерна Daimler AG: раздельные головки цилиндров, привод газораспределения со стороны маховика, четыре клапана на цилиндр. Перейдём к трансмиссии.

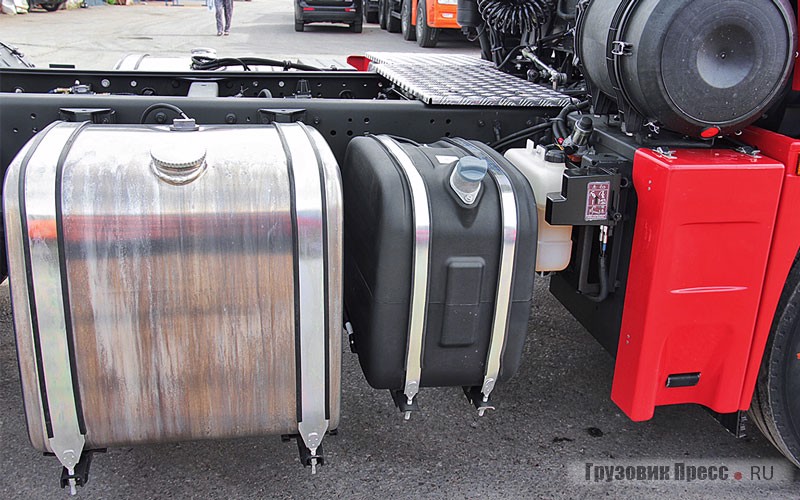

Вместимость алюминиевого топливного бака – 300 л (здесь их два, с каждой стороны), бачок для синтетической мочевины вмещает 95 л реагента

Механическая 16-ступенчатая КП ZF 16S2220 рассчитана на работу с крутящим моментом до 2200 Н·м. У двигателя в нашем случае максимальный крутящий момент 2100 Нм, так что есть даже небольшой технический запас в сотню с хвостиком «ньютонов». Привод рычага КП – телескопической тягой, переход с нижнего на верхний диапазон осуществляется перемещением рычага в поперечном направлении в горизонтальной плоскости, так называемой «пощёчиной».

Ступеньки с противоскользящим покрытием для доступа к ветровому стеклу и стеклоочистителям, видна противомоскитная сетка перед блоком радиаторов Передняя оптика с дневными ходовыми светодиодными огнями в базовом оснащении Задняя оптика может быть и светодиодной
Техническая характеристика КАМАЗ-65806-002-68 6х4
Полная масса, технически допустимая, с учётом нагрузки на седло, кг 33 500
Допустимая нагрузка по осям, кг 7500/ 13 000/ 13 000
Снаряжённая масса, кг 10 200
Нагрузка на ССУ, кг 23 225
Полная масса автопоезда, технически допустимая, кг 74 350
Угол преодолеваемого подъёма, % 18
Двигатель:

  • рабочий объём, cм3
  • мощность, л.с.
  • крутящий момент, Н∙м
Daimler OM 457LA.V/4, дизель, 6 цилиндров в ряд, 5-й экологический класс
11 967
428 при 1900 мин-1
2100 при 1100 мин-1
Коробка передач:

  • количество передач вперёд/назад
ZF16S2220, механическая, с демультипликатором и делителем
16/2
Сцепление Сухое, однодисковое, диаметр ведомого диска 430 мм
Тормозные механизмы всех колёс Барабанные, с гидропневматическим приводом
Передаточное число главной передачи 5,11
Подвеска Спереди – малолистовые рессоры, сзади – балансирная рессорная
Шины 315/80 R22,5
Объём топливного бака, л 2х300 = 600

Рама для тяжёлого автопоезда

Согласно спецификации, автопоезд с локомотивом в виде предмета сегодняшнего разговора по имени КАМАЗ-65806-002-68 6х4 может весить до 74 350 кг, конечно, если не покидать границы технологических съездов. Рама у нашего седельного тягача собственного производства «КАМАЗа», из высокопрочной стали марки 600 MS. Рама усилена вкладышем. Толщина рамы – 8 мм, вкладыша-усилителя тоже 8 мм. Все необходимые кронштейны и навеску крепят с помощью высокопрочных болтов.

Передняя часть левого лонжерона используется для монтажа кронштейна, объединяющего крепление передних рессор и кабины. На нём устанавливается ГУР. Эти интегральные кронштейны уменьшают ослабление и скручивание лонжеронов в этом месте. Подразумевается, что полная масса полуприцепа может достигать 64 т. Для решения этой задачи подобрано седельно-сцепное устройство (ССУ) с двумя степенями свободы марки Orlandi F2TG40. Диаметр сцепного шкворня – 50,8 мм (2 дюйма), высота ССУ – 1310–1340 мм при полной массе автопоезда. ССУ можно сдвинуть вперёд на расстояние до 300 мм с шагом 50 мм.

Компоновка тормозных камер с энергоаккумуляторами подразумевает их надёжную защиту от случайных повреждений Карданная передача поставлена компанией TIRSAN KARDAN из Турции

Навести мосты

Передняя ось грузоподъёмностью 7500 кг модели 6520 на малолистовых рессорах, со стабилизатором поперечной устойчивости. Грузоподъёмность задней тележки на рессорно-балансирной подвеске – 26 т. Колёсная база – 3300 мм, расстояние между центрами колёс задних осей – 1440 мм. Ведущие мосты модели КАМАЗ-65806 с двойной главной передачей, с колёсными редукторами грузоподъёмностью, соответственно, по 13 т каждый. Средний мост – проходной. Передаточное отношение главной пары – 5,11. Карданная передача компании TIRSAN KARDAN из Турции. Тормозные механизмы всех колёс – барабанные, с электропневматическим приводом.

Трансмиссионная перспектива Трансмиссионная перспектива

Коротко о кабине

Кабина КАМАЗ-65806-002-68 с низкой крышей, родственная Axor, на пружинной подвеске в четырёх точках, оснащена кондиционером, воздушным автономным отопителем и жидкостным предпусковым обогревателем, интегрированным в систему охлаждения двигателя. Сиденье водителя на пневматике, пассажирское сиденье никак не подрессорено. В кабине предусмотрено одно спальное место.

КАМАЗ-65806-002-68 в некоторых цифрах

Расчётная нагрузка на ССУ – 23 225 кг, допустимая масса полуприцепа – 64 000 кг.

Габариты тягача: длина/ширина/высота – 7140 мм /2500 мм /3170 мм.

Внешний габаритный радиус поворота – 7,5 м.

Гарантийные обязательства будут действовать 150 000 км или 2 года с даты продажи автомобиля, гарантированный ресурс до капитального ремонта составит 800 000 км при первой категории эксплуатации (согласно ТУ).

Интервал технического обслуживания: 40 000–60 000 км, в зависимости от условий эксплуатации.
