Новинки КАМАЗ укомплектованные локализованными моторами марки Cummins

Даниил Минаев, фото автора

Тест-драйв нового семейства автомобилей КАМАЗ, проходивший в Набережных Челнах в декабре 2015 года продемонстрировал перспективность новой линейки, разработанной не только для магистральной работы, но и для строительной отрасли, перевозки тяжеловесных грузов по дорогам низких категорий и в условиях бездорожья. На тот момент журналистам были предоставлены предсерийные машины, в комплектации и спецификациях которых было многое под сомнением, в том числе и силовые агрегаты. В марте 2017 года я вновь отправился в Набережные Челны, чтобы познакомиться ближе с некоторыми образцами серийной продукции автогиганта, укомплектованными локализованными здесь же моторами марки Cummins.

Тяжёлые многоосные самосвалы и внедорожные шасси сегодня востребованы в строительной и добывающей отраслях, нередко здесь в условиях нынешнего законодательства требуется закупка техники строго только отечественного производства. Поэтому и неудивительно, что попытки ПАО «КАМАЗ» конкурировать в этом актуальном сегменте привели к тому, что всего за пару лет после появления первенца новой линейки – магистрального седельного тягача модели 5490, семейство приросло бортовым автомобилем, фургоном, самосвальным шасси, а осенью 2016 года начато серийное производство тяжёлых трёх- и четырёхосных самосвалов.

Однако сегодняшний потребитель весьма специфичный и отнюдь не щедрый, отсюда такое разнообразие спецификаций грузовиков со старыми классическими «камазовскими» кабинами, но принципиально иными шасси и двигателями. Вот три интересных примера такой техники с двигателями марки Cummins, за рулём которой я нарезал круги на контрольно-испытательном треке завода.

1. «КАМАЗ-БАТЫР» и его новый двигатель с местной пропиской

Седельный тягач модели 65225 RG 6х6 с двигателем Cummins ISLe-C375 Euro 4 создан в ОАО «РИАТ», которое входит в группу «КАМАЗ». У этого предприятия, работающего с 1992 года, накоплен большой опыт проектирования и мелкосерийного изготовления штучной специальной техники, и здесь более 20 лет тому назад были предприняты попытки комплектации камских грузовиков импортными силовыми агрегатами. Обратите внимание на фото нашего тестового «Батыра». Как выгодно может изменить и омолодить экстерьер грамотно подобранная оригинальная схема окраски! Полноприводные седельные тягачи – особый сегмент рынка, основная область их применения – лесовозные и самосвальные автопоезда и тяжёлые низкорамные полуприцепы для перевозки строительной техники. КАМАЗ-65225 RG 6х6 может перевозить такие грузы в составе автопоезда полной массой до 75 360 кг. В движение седельный тягач приводит двигатель Cummins ISLe-C375 четвёртого экологического класса. Производство этого мотора с марта 2017 года локализовано на предприятии «Камминз Кама» наряду с давно изготовляемым здесь двигателем семейства ISB, рабочим объёмом 6,7 л. Остановлюсь немного подробнее на конструкции нового силового агрегата.

Седельный тягач КАМАЗ-65225 RG 6х6 «КАМАЗ-БАТЫР»
Седельный тягач КАМАЗ-65225 RG 6х6 «КАМАЗ-БАТЫР»

Миллионники серии «L»

Моторы серии «L» рабочим объёмом 8,9 л интересны относительно небольшой собственной массой: 738 кг, это примерно на 40 кг больше, чем у 6,7-литровых собратьев серии ISBе. Серия ISL рассчитана на более тяжёлую и интенсивную эксплуатацию. Блок цилиндров у этих двигателей с «мокрыми» гильзами, а для ремонта коленчатого вала предусмотрена возможность расточки в четыре ремонтных размера. Эти конструктивные решения снимают острую в наших российских условиях проблему «одноразового» мотора.

Блок и головка цилиндров Cummins ISL отлиты из чугуна, прокладка головки блока – металлическая, очень надёжная. Распредвал расположен в блоке, его привод шестерёнчатый, переднего расположения, в приводе ГРМ применены штанги и роликовые толкатели, и согласно инструкции регулировка тепловых зазоров в клапанах предусмотрена через 240 000 км, а суммарный ресурс до капремонта должен составить 1 000 000 км. В некоторых модификациях этих моторов применяют жаропрочные составные поршни с охлаждаемой маслом полостью и соответственно днищем: форсунки для подачи масла установлены в блоке цилиндров.

На двигателях серии ISL используют турбокомпрессоры «Holset» с перепускным клапаном, который снижает токсичность выхлопа и обеспечивает широкую полку характеристики крутящего момента. Эластичность мотора обеспечивается и электронным регулированием давления распыла. Cummins ISL может поставляться в восьми настройках мощности (290, 310, 315, 325, 340, 375, 390 и 400 л.с.) и пяти вариантах экологических стандартов, в том числе и не только привычных нам Euro 3, 4, 5, а индустриальных и сельскохозяйственных STAGE 2, STAGE 3А.

Двигатель Cummins ISLe C375 на автомобиле КАМАЗ-65225 RG (6х6) «КАМАЗ-БАТЫР»

В машине «КАМАЗ-БАТЫР» с этим двигателем агрегатируется 16-ступенчатая механическая КП ZF Ecosplit 16S1820 родом также с берегов Камы в исполнении для работы с крутящим моментом до 1800 Нм (существуют различные модификации этой КП, «переваривающие» до 2300 Нм). Важный нюанс для водителя: на «Батыре» (РИАТе) применён иной привод переключения передач, из-за чего схема алгоритма стала зеркальной, что неожиданно выявилось в процессе теста. Особенно внимательным надо быть при использовании высших передач, на низах тяги и так с избытком, и ошибиться передачей не так страшно, а вот неверное ошибочное переключение с VII на VIII привычным движением рычага назад, а не вперёд, как требовал тестируемый тягач, может привести к нежелательным последствиям.

Собственная «раздатка» и разнообразие ведущих мостов на мощной раме

Для колёсной формулы 6х6 в «Батыре» применяют камазовскую раздаточную коробку модели 6522, выпускаемую с 2012 года, кстати, её же используют и на новой модели КАМАЗ-65802 6х6 с «мерседесовской» кабиной. Ведущие мосты также производства ПАО «КАМАЗ» со ступичными планетарными редукторами, есть блокировки межосевого и межколёсного дифференциалов, но в качестве опции бывают и альтернативные мосты Madara, Raba. Рама специфичного седельного тягача усилена по оригинальной технологии, которую в Челнах используют и для грузовиков специального назначения: снаружи на всю длину штампованный швеллер постоянного сечения толщиной 8 мм, а внутри стандартный лонжерон от грузовиков средней серии, суммарная толщина «сэндвича» в итоге доходит до 16 мм.

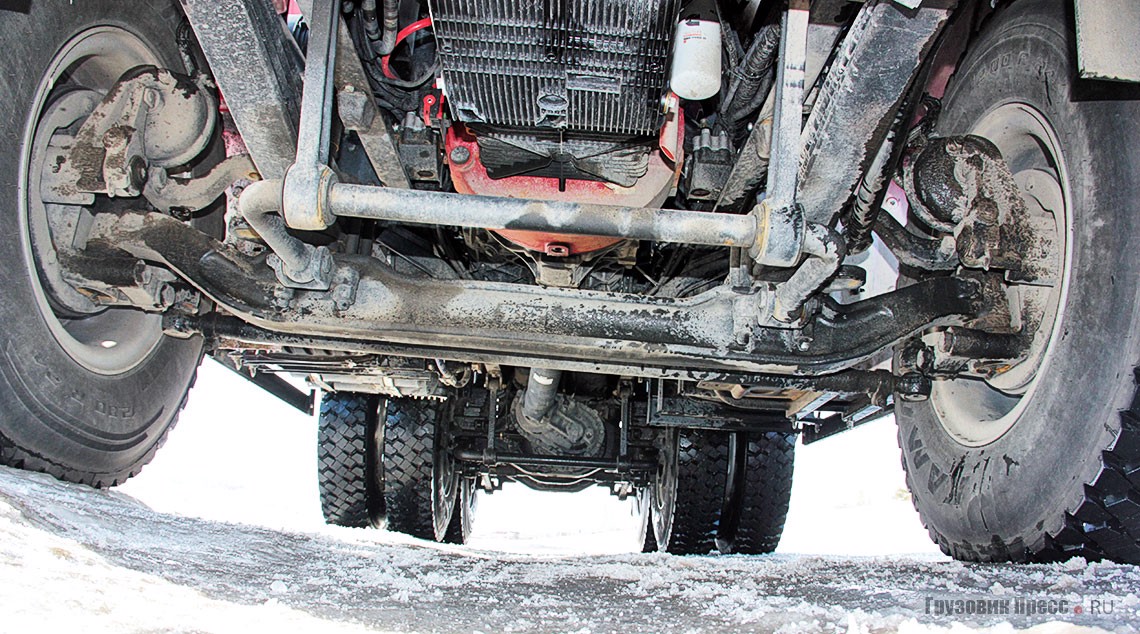

Трансмиссионная перспектива могучего «РИАТ-Батыра» (вид спереди) Трансмиссионная перспектива могучего «РИАТ-Батыра» (вид сзади)
Техническая характеристика КАМАЗ-РИАТ 65225-0006112-RG (6х6)
Пареметр Значение
Полная масса, кг 33 360
Допустимая полная масса автопоезда, кг 75 360
Снаряжённая масса, кг 11 285
Нагрузка на ССУ, кг 22 000
Максимальная скорость, км/ч 90
Двигатель:
  • тип
  • рабочий объём, cм3
  • мощность, л.с.
  • крутящий момент, Н∙м
Cummins ISLe C375
Турбодизель, I-6, Euro 4
8872
375 при 2100 мин-1
1533 при 1400 мин-1
Коробка передач:
  • количество передач вперёд/назад
ZF16S 1820, механическая
16/2
Сцепление Сухое, однодисковое, диаметр ведомого диска 430 мм
Тормозные механизмы всех колёс Барабанные
Подвеска Рессорная
Шины 425/85 R21

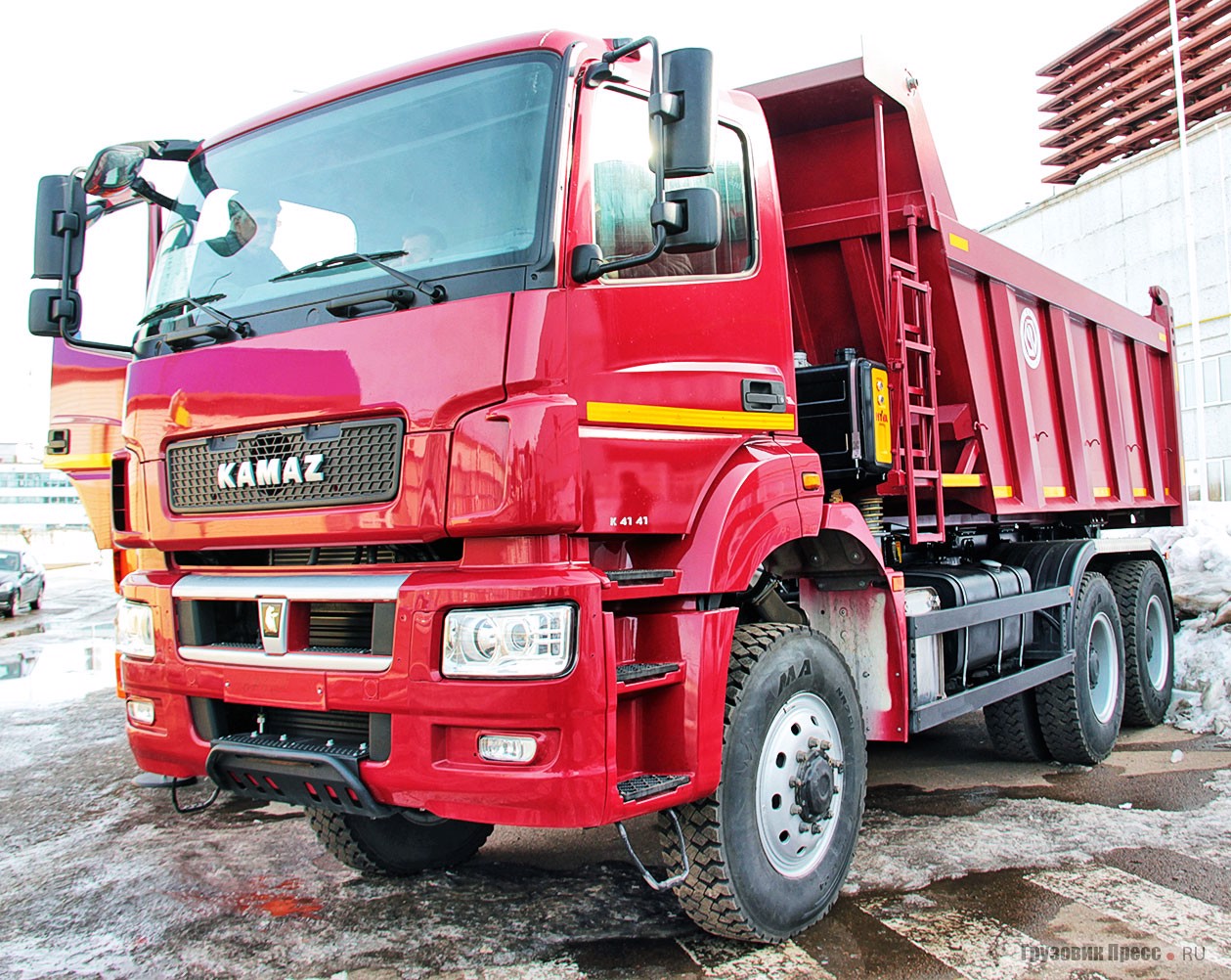

2. Самосвальный «лайнер» КАМАЗ-6580-К5 (6х4), 65802-001-К5 (6х6) с интригующей силовой линией

Безусловно, КАМАЗ с бортовым индексом К4141 самый комфортабельный и современный из трёх протестированных в тот весенний день грузовиков. Красивая и просторная кабина цвета спелой вишни с достойной эргономикой, чёткая работа привода переключения передач, минимальные усилия на педалях, земля и небо по сравнению с пусть и сильно модернизированными, но всё же ветеранами конвейера. Прокатиться по заводскому треку мне удалось на машине с колёсной формулой 6х4, но на презентации техники с двигателями Cummins экспонировался и полноприводный вариант 6х6. В обозначении К4141, как и у автомобилей концерна Daimler AG, первые две цифры обозначают полную массу машины, а последующая пара – округлённая мощность двигателя в консервативных «лошадиных силах». Буквы перед цифрами маркировки в новом семействе определяют предназначение грузовиков: М – магистральная группа техники, К – тяжёлая или полноприводная группа.

Самосвалов полной массой 41 т «КАМАЗ» раньше серийно не выпускал, да ещё и таких комфортабельных…

Интригующие агрегаты

Главная интрига нового самосвала в том, что новая кабина по мотивам «Аксора» и даже схожая маркировка отнюдь не означают однотипность или принадлежность «Мерседесу» шасси и (или) силовой линии. Так вот, у наших красавцев-самосвалов грузоподъёмностью 26 т (6х4) или 25 т (6х6) под кабиной прячется уже другой, более мощный 12-литровый Cummins ISG12Е5 пятого экологического класса, способный выдать на гора 419 «лошадей». Этот мотор поступает из Китая, и совместное предприятие «Камминз Кама» выступает здесь в качестве поставщика. Серия ISG12, представляющая новую глобальную платформу Heavy-Duty, была разработана в США (впервые презентована в сентябре 2013 года), состоит из рядных шестицилиндровых моторов, рабочим объёмом 10,5 и 11,8 л, которые отличаются компактными размерами и небольшой массой.

Интерьер у К4141 «аксоровский», хоть местами и упрощённый, зато с родными нотками и аргамаками – символикой «КАМАЗа»

Их производство началось в 2014 году в Китае на заводе Beijing Foton Cummins Engine Co. Cummins ISG12 имеет мощностный диапазон 350–500 л.с. Единственным недостатком двигателей серии ISG, с точки зрения российского эксплуатанта, который стал расплатой за вес и компактность, – цельный негильзованный блок цилиндров. Не предусмотрена и возможность расточки цилиндров под ремонтные размеры.

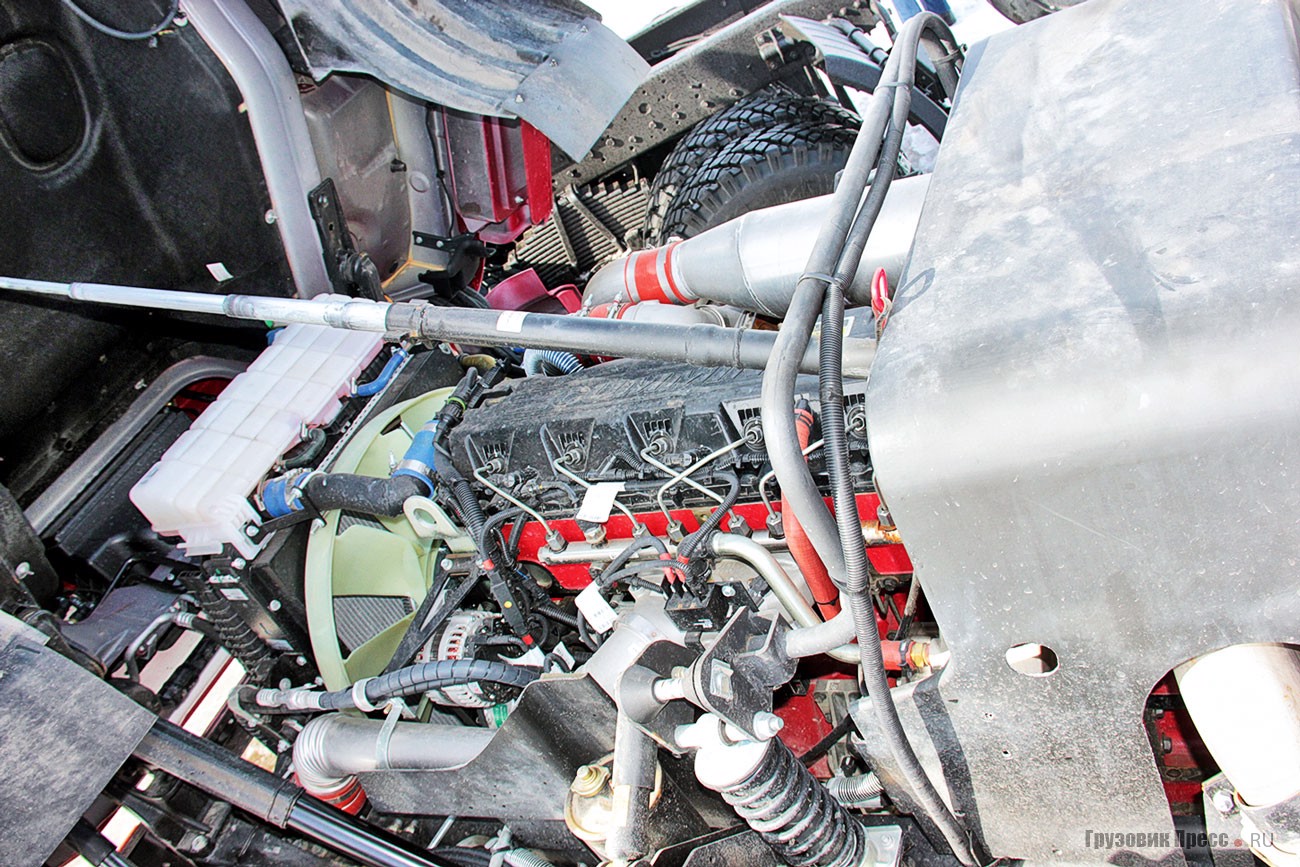

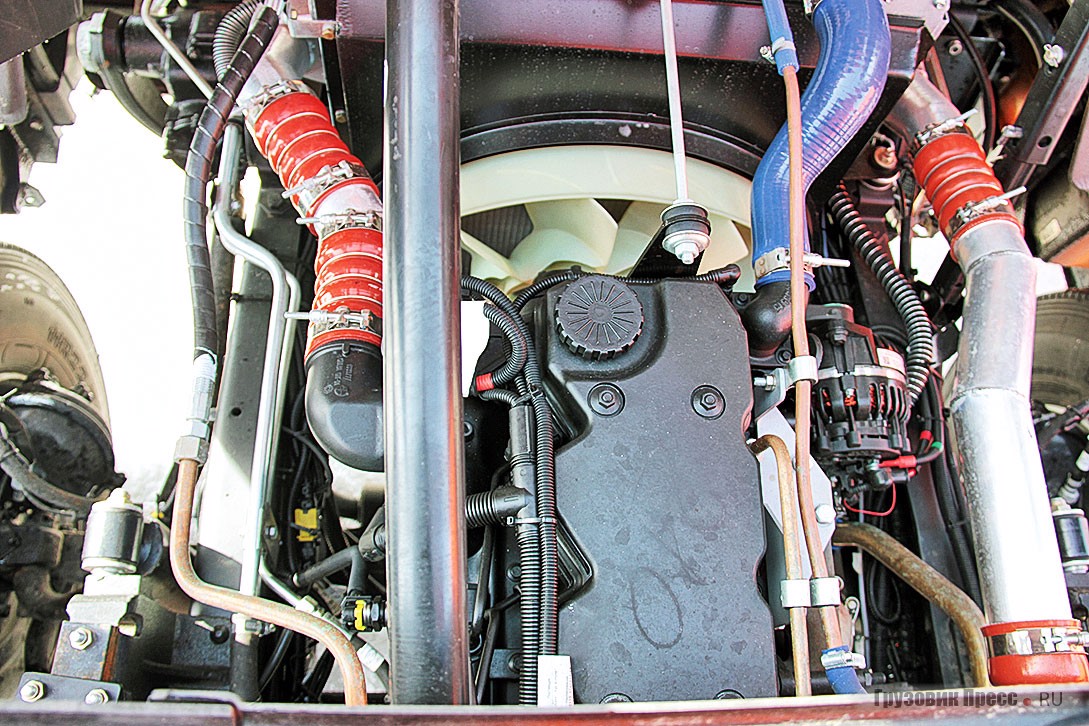

Двигатель Cummins ISG12Е5 на автомобиле КАМАЗ-6580-К5 (6х4)
Уровень масла на автомобилях с кабиной нового поколения доступен и для визуального контроля, а не только при помощи бортового компьютера

Теперь кратко о трансмиссии К4141 (КАМАЗ-6580-К5 6х4). Ведущие мосты грузоподъёмностью 16 т для грузовика полной массой в четыре с хвостиком десятка тонн – марки HanDE Axle также прибывают из КНР, где их производят по лицензии MAN и когда-то использовали на тягачах семейства F2000, а сейчас их можно увидеть и на Shacman, и на Dongfeng.

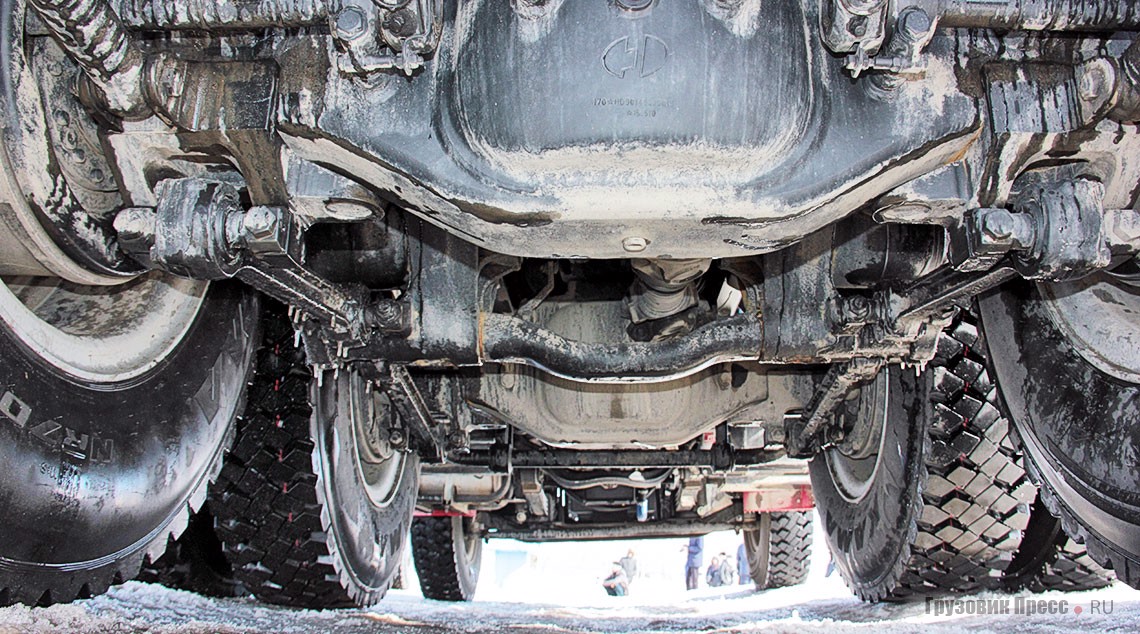

Ходовая часть трёхосного К4141 (6х4) Ходовая часть трёхосного К4141 (6х4)

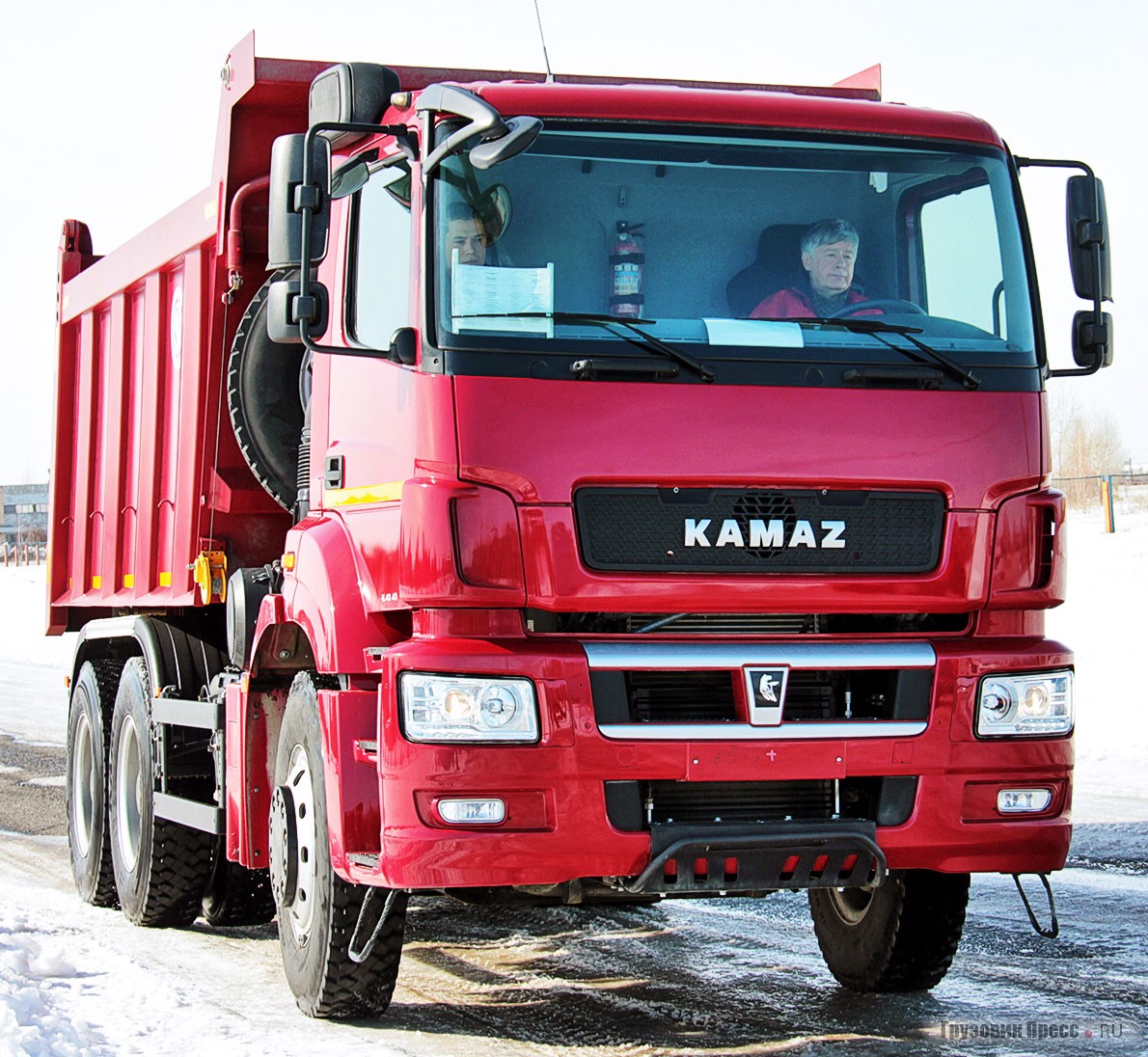

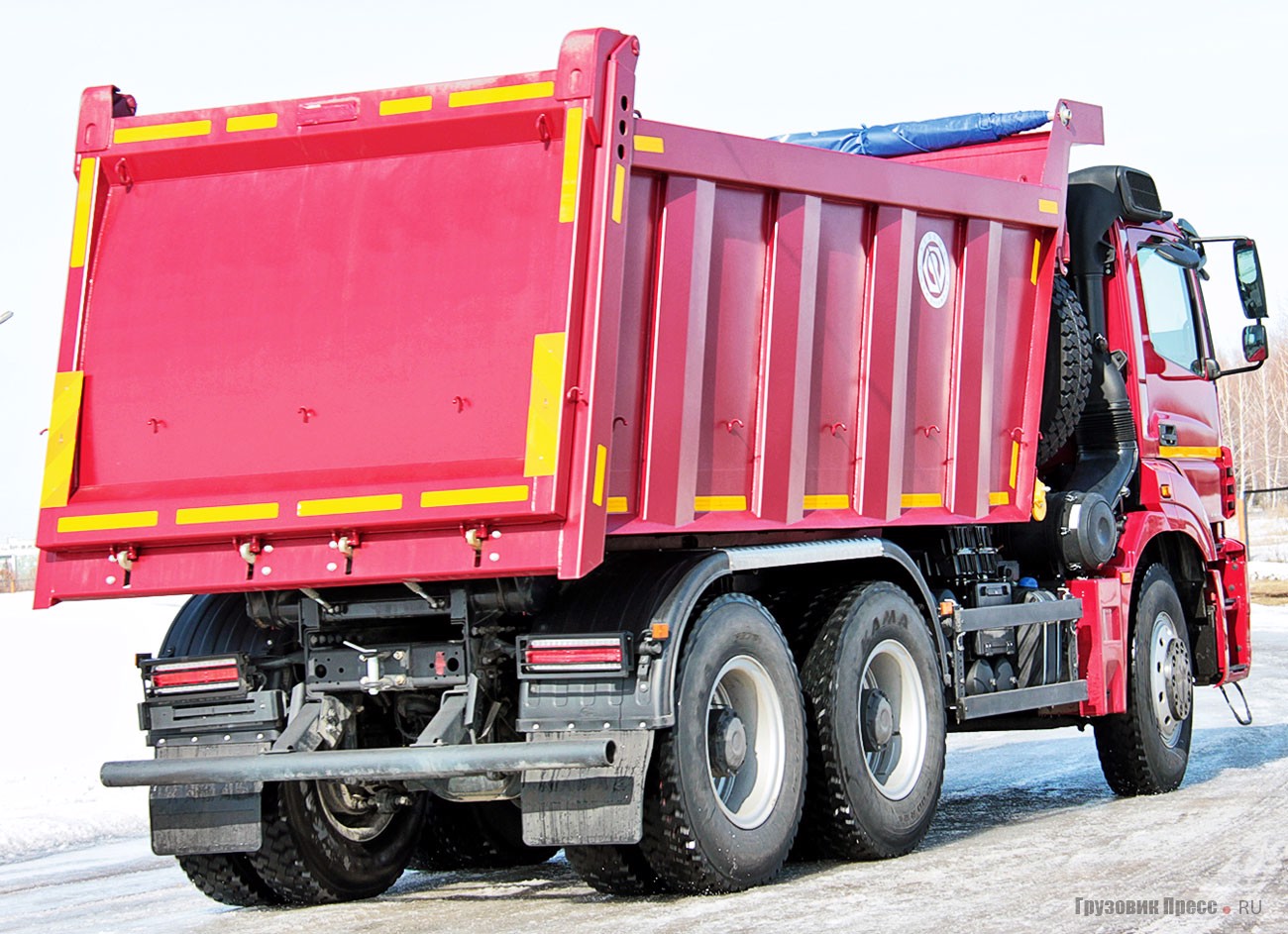

КАМАЗ-65802-001-К5 (6х6)

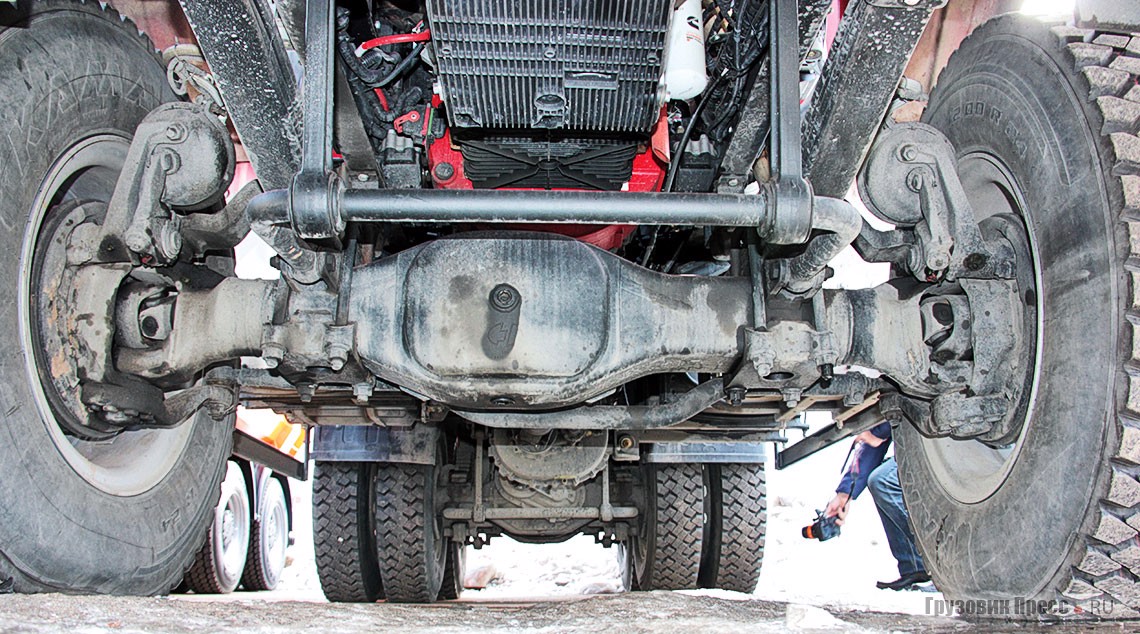

Ходовая часть трёхосного К4141 (6х6)
Техническая характеристика КАМАЗ-6580-К5 К4141, (6х4)
Параметр Значение
Полная масса, кг 41 000
Допустимая нагрузка по осям, кг 9000/16 000/16 000
Снаряжённая масса, кг 14 800
Грузоподъёмность, кг 26 200
Максимальная скорость, км/ч 90
Двигатель:
  • тип
  • рабочий объём, cм3
  • мощность, л.с.
  • крутящий момент, Н∙м
Cummins ISG12Е5-420
Турбодизель, I-6, Euro 5
11 866
419 при 1800 мин-1
2093 при 1100–1400 мин-1
Коробка передач:
  • количество передач вперёд/назад
ZF16S 2220 TO, механическая
16/2
Сцепление Сухое, однодисковое,
диаметр ведомого диска 430 мм
Тормозные механизмы все колёс Барабанные
Передаточное число главной передачи 5,262
Подвеска Спереди – малолистовые рессоры, сзади – рессорно-балансирная
Шины 12.00R24
Объём топливного бака, л 350

3. КАМАЗ-65115-А5 (6х4) и КАМАЗ-6520 (6х4) с самосвальными кузовами НЕФАЗ

В дополнение к необычным и совсем свежим с товарной точки зрения автомобилям организаторы предложили покататься и на хорошо знакомых потребителю самосвалах на шасси КАМАЗ-65115. Запрыгиваю в кабину ностальгических поджарых форм, где внутри вот уже несколько лет как царство дерматина и металла уступило место пластику и формованным обивкам. Кресло на пневмоподвеске бережёт мою спину от последствий неслабой тряски порожнего самосвала, а изобилие зеркал современной конструкции отчасти компенсирует малую по сегодняшним меркам площадь остекления.

КАМАЗ-6520-К4 (6х4)

Силовой агрегат – плод совместного сотрудничества

КП – «девятиступка» ZF Ecomid 9S1310 также «домашнего» приготовления на предприятии СП «ЦФ-КАМА» имеет простой алгоритм без флажков и «пощёчин». Силовой агрегат Cummins серии ISB6.7 этой отнюдь не новой модели нам уже хорошо знаком, и присутствие этого автомобиля в рамках сжатого по времени теста важно для понимания этих не самых броских отличий в таких, на первый взгляд аналогичных грузовиках. Моторы этой серии (ISB) рядные 4- или 6-цилиндровые мощностью от 110 до 300 л.с. и рабочим объёмом 4,5 или 6,7 л снабжены электронным блоком управления, позволяющим программировать параметры соответственно необходимым требованиям. Блок цилиндров двигателей серии ISB не имеет гильз и разработан специально для снижения расхода масла на угар и уровня шума.

Двигатель Cummins ISLe 400 на автомобиле КАМАЗ-6520-К4 (6х4)

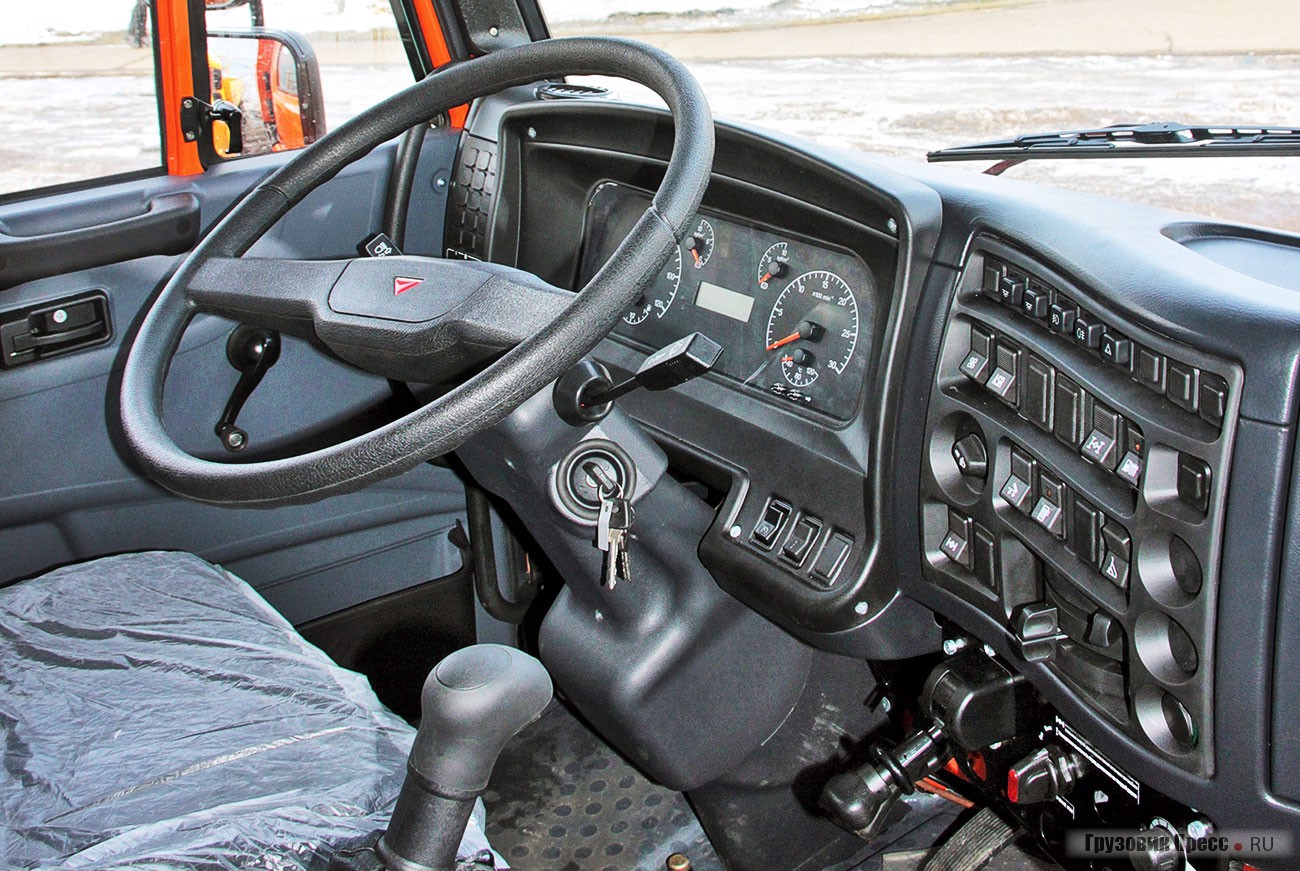

Обновлённый интерьер классической кабины КАМАЗа стал уже привычным, главные отличия от «старины» не только формованная обивка и пластик вместо кожзама и металлических панелей, а наличие ранее недоступных опций

Турбокомпрессор здесь также дочерней марки Holset, серьёзно улучшающий характеристики крутящего момента на низких частотах вращения. Топливная система – Common Rail. Головка цилиндров единая 24-клапанная. Привод вспомогательных агрегатов и распредвала со стороны маховика. Согласно заводской инструкции, регулировка клапанов предусмотрена через 200 000 км, а интервалы замены масла до 40 000 км. Во всём остальном в этом оранжевом автомобиле доминирует нестареющая классика камского разлива, в основе которой автомобили из 1976-го… Но за это мы и любим их! Судите сами. Только в прошлом году было реализовано свыше трёх десятков тысяч новеньких КАМАЗов, и львиная доля из них – машины, построенные на шасси 65115 и 65117, прямых наследниках 5320 и 53212, цифры и факты говорят сами за себя. Что ж, похоже, именно этому аргамаку с заводской эмблемы суждено вывезти страну из очередного бездорожья экономики…

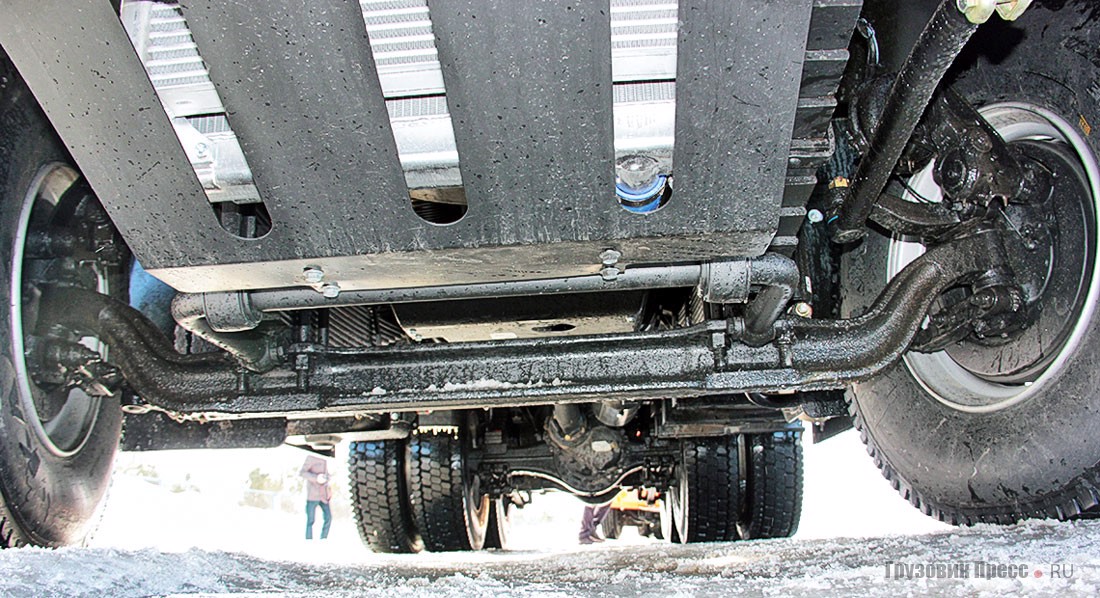

Теперь и на классических самосвалах на шасси 6520 встречается защита картера

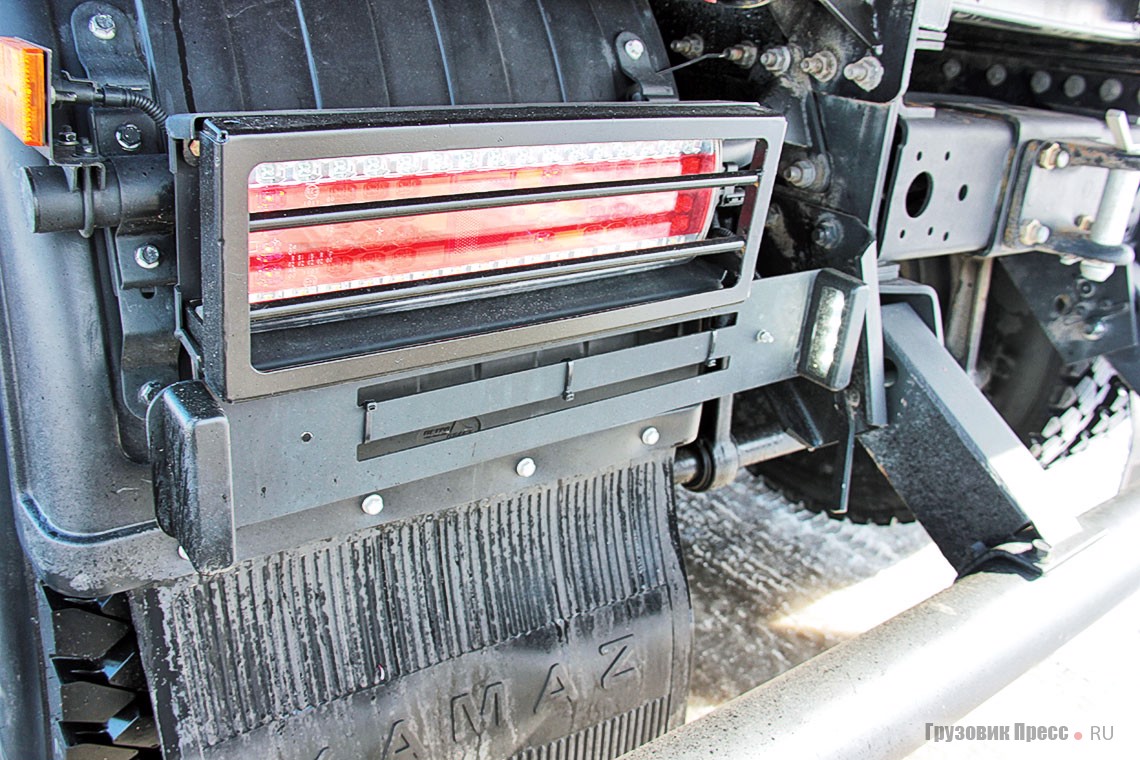

Задняя оптика теперь светодиодная

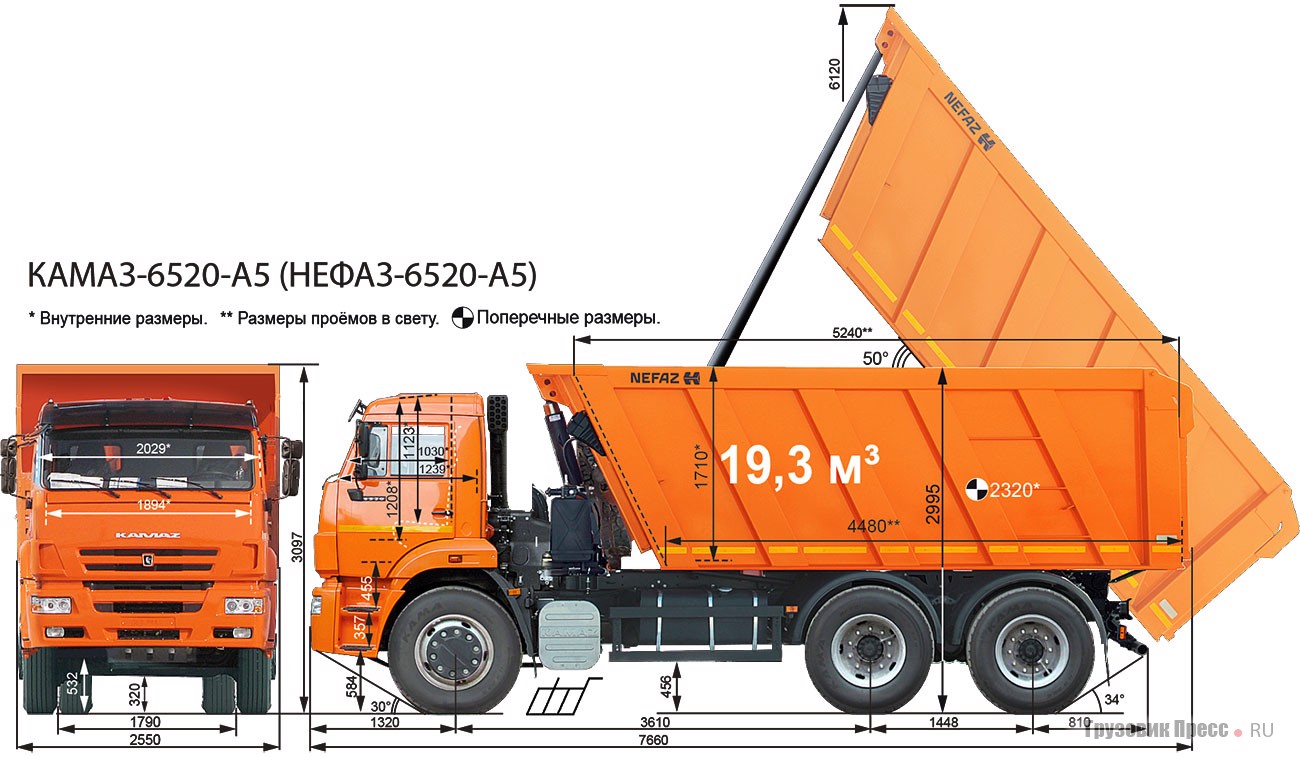

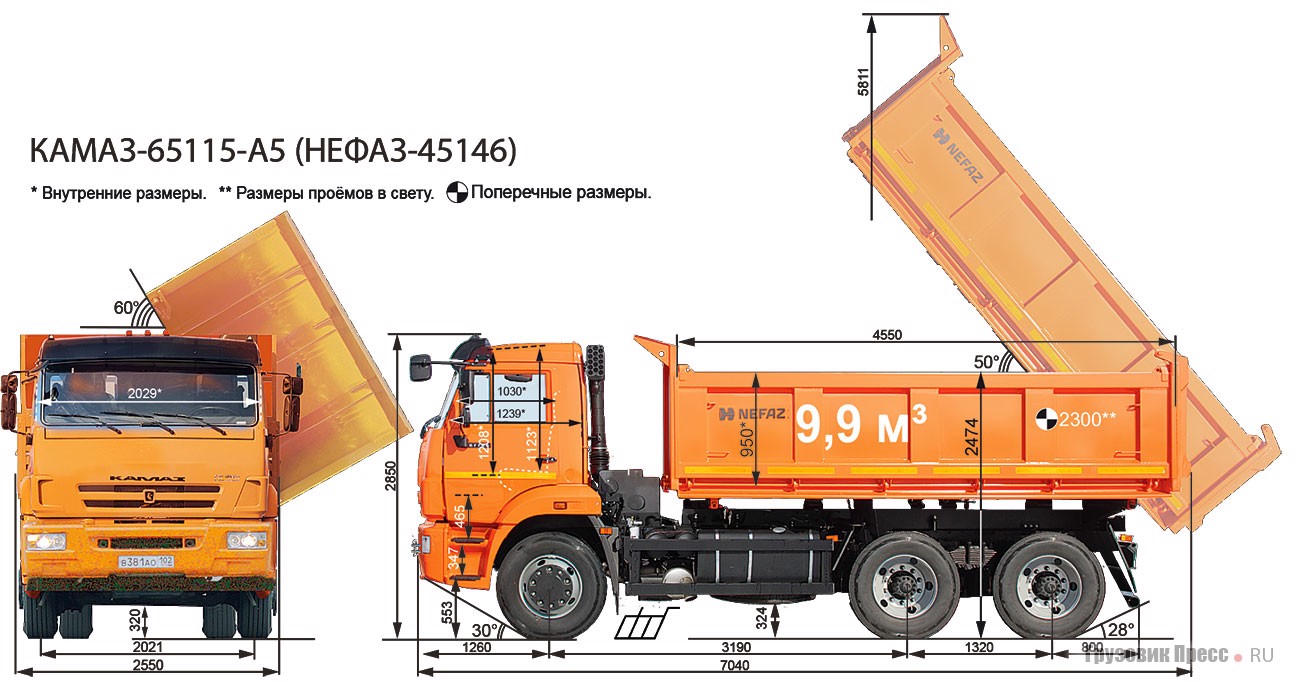

Техническая характеристика самосвалов НефАЗ на шасси КАМАЗ-65115-А5 (6х4) и КАМАЗ-6520-А5 (6х4)
Модель НефАЗ-45146 НефАЗ-6520-А5
Шасси КАМАЗ-65115-А5 КАМАЗ-6520-А5
Полная масса, кг 25 200 33 100
Допустимая нагрузка по осям, кг 6200/ 9500/ 9500 7500/ 12 800/ 12 800
Снаряжённая масса, кг 10 125 13 100
Распределение снаряжённой массы по осям, кг 3975/3075/3075 5320/ 3890/ 3890
Грузоподъёмность, кг 15 000 20 000
Вместимость кузова геометрическая, м3 10,0 20,0
Разгрузка кузова на 3 стороны назад
Двигатель:
  • тип
  • рабочий объём, см3
  • мощность, л.с.
  • крутящий момент, Н∙м
Cummins ISB6.7E5-300
Турбодизель, I-6, Euro 5
6690
292 при 2500 мин-1
1087 при 1300 мин-1
Cummins ISLe 400.40
Турбодизель, I-6, Euro 5
8849
390 при 2100 мин-1
1533 при 1400 мин-1
Коробка передач:
  • тип
  • количество передач вперёд/назад
ZF9S 1310
Механическая

9/1
ZF16S 1820TO
Механическая

16/2
Тормозные механизмы всех колёс Барабанные Барабанные
Передаточное число главной передачи 5,94 6,33
Подвеска Спереди – рессоры, сзади – рессорно-балансирная Спереди – рессоры, сзади – рессорно-балансирная
Шины 11.00R20 315/80R22,5
Объём топливного бака, л 350 350

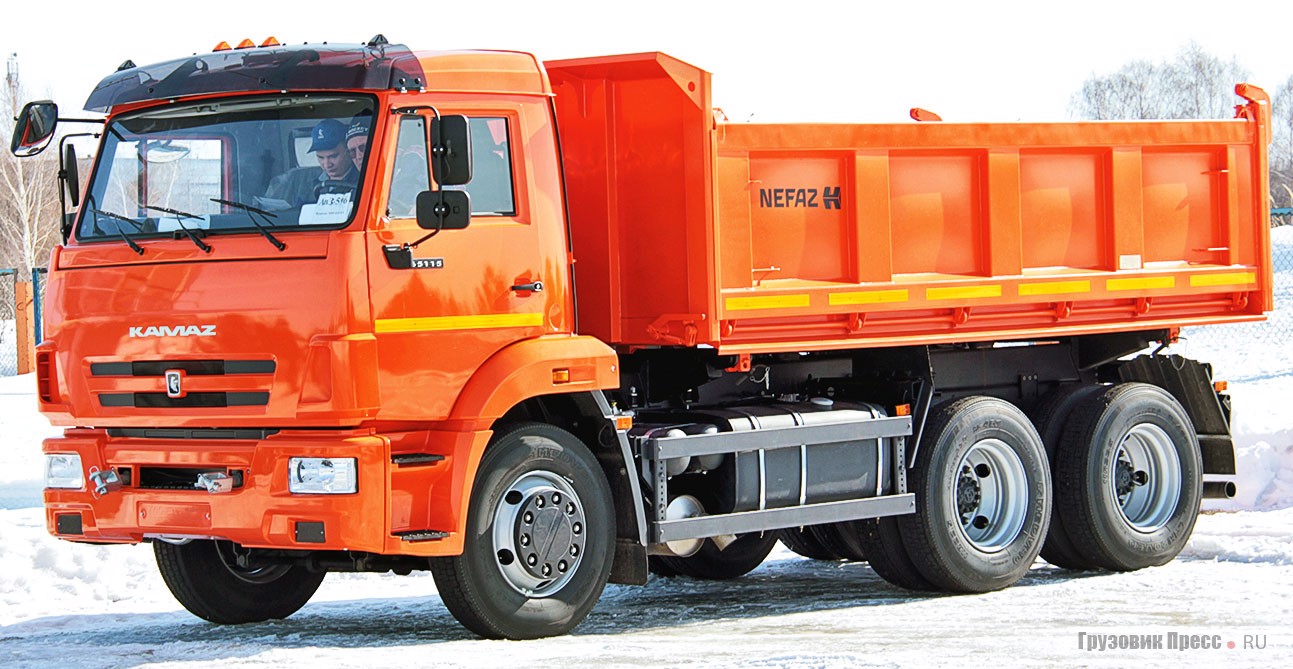

КАМАЗ-65115-А5 (6х4)

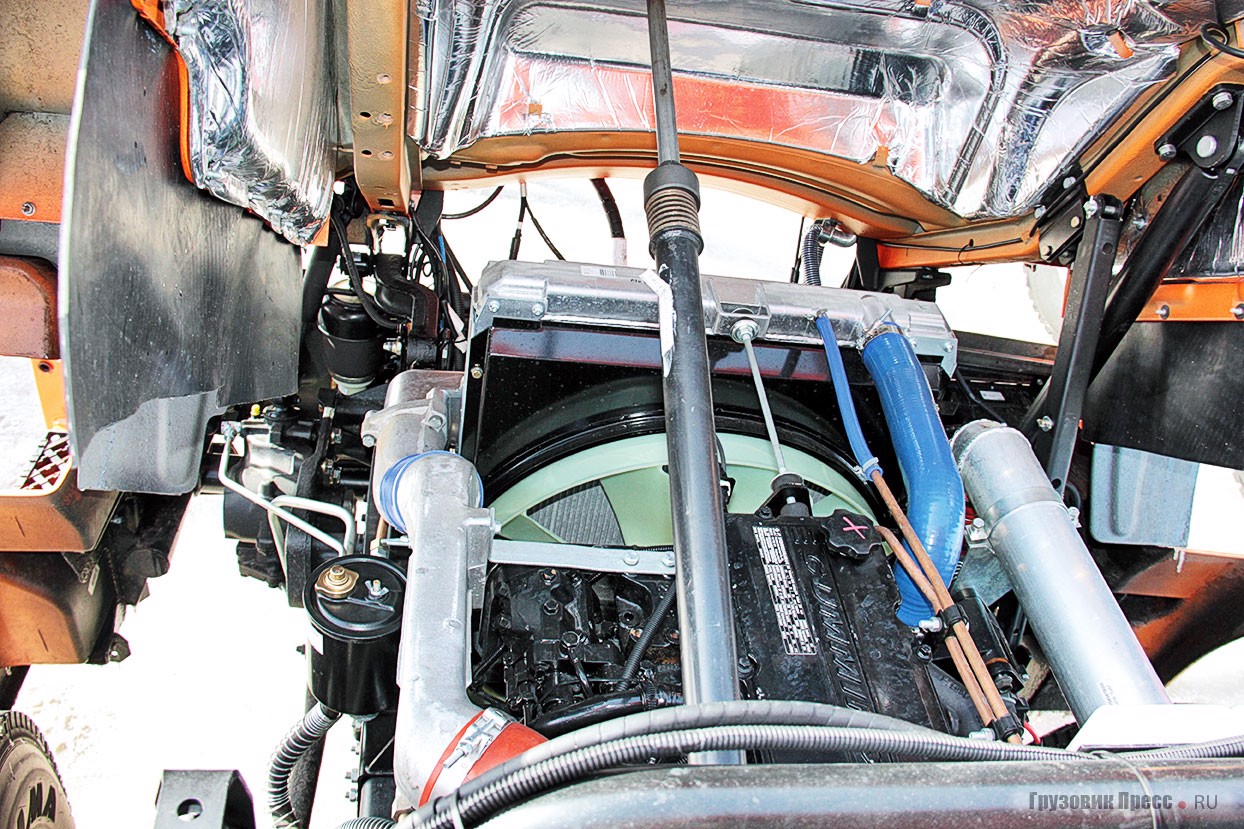

Двигатель Cummins ISВ6.7Е5 на автомобиле КАМАЗ-65115-А5 (6х4)
