Опубликовано: ГП 11-2012

ЗИЛ и северный вопрос
Создание ЗИЛ-130 для условий Крайнего Севера

Валерий Васильев
Фото Александра Новикова, АМО ЗИЛ и из архива Максима Шелепенкова
Использованы кинокадры из документального фильма «Тысяча километров холода» (Киностудия ЗИЛ, 1965 г., оцифровка Сергея Цыганова. Видео: http://zil130.ru/zil/52)

Мы продолжаем раскрывать малоизвестные страницы истории создания и испытаний легендарного отечественного грузовика ЗИЛ-130, отметившего в 2012 г. своё 55-летие. Поводом для этой статьи послужили воспоминания заместителя главного конструктора ЗИЛа Виталия Борисовича Певцова.

Двенадцатого мая 1964 г. вышло постановление Высшего совета народного хозяйства СССР № 43, обязавшее заводы автомобильной промышленности готовить производство автомобилей, приспособленных для работы в северных регионах, а 31 июня этого же года появился соответствующий приказ директора ЗИЛа.

К моменту появления этих документов испытатели провели подготовительную работу по изучению условий труда водителей и мер, принимавшихся для доработки конструкции автомобилей. Оценивались места будущих испытаний. В 1964 году конструкторский отдел сформулировал технические требования к северным автомобилям, а в конце года завершились приёмочные испытания четырёх опытных образцов. Эти испытания, как и большинство последующих, проводились в Якутии.

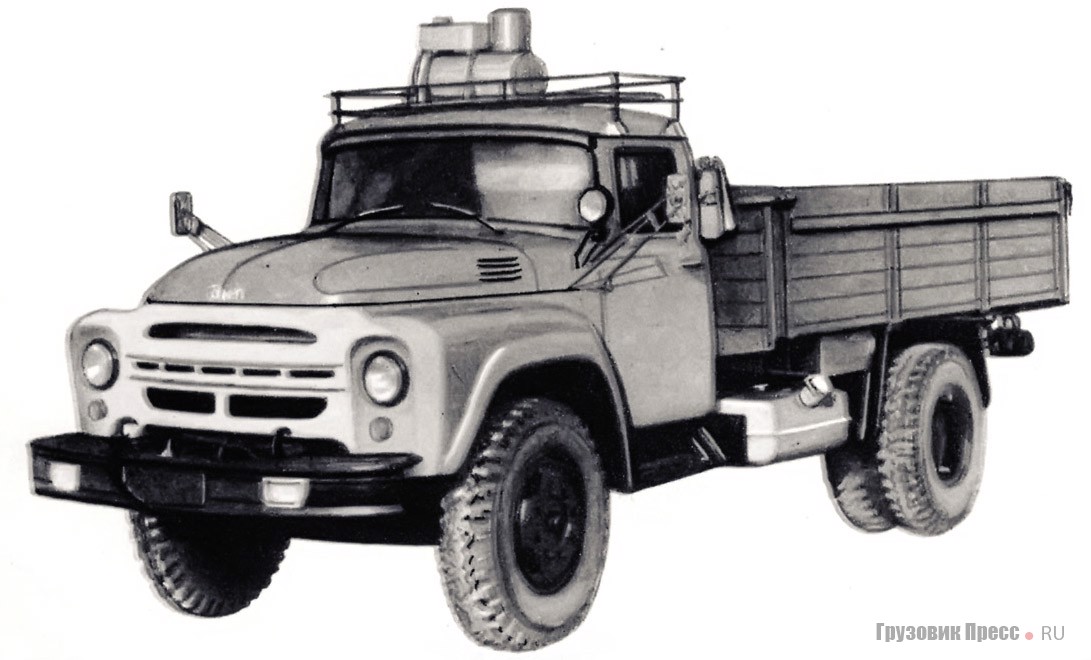

ЗИЛ-130С образца 1966 г.

Завод имени И.А. Лихачёва был первым на севере со своим серийным северным автомобилем ЗИЛ-130С, производство которого организовали на Читинском автосборочном заводе.

Остановимся на двух принципиально важных вопросах конструкции кабины ЗИЛа в северном исполнении. Для термоизоляции применили твёрдый пенополиуретан. Это было концептуальное решение, позволившее одновременно повысить прочность кабины, ликвидировать возможность появления коррозии, устранить вибрацию панелей, снизить уровень шума и обеспечить термоизоляцию. Автомобили с такими кабинами успешно прошли междуведомственные испытания, и в начале 1970-х годов началось их серийное производство.

Пенополиуретан толщиной 8–12 мм наносился на внутреннюю поверхность кабины, а также снаружи на поверхность пола способом напыления. Технологическое сопровождение внедрения этого процесса обеспечивала лаборатория пластмасс, которую организовали осенью 1963 г. Кабину в процессе напыления приходилось несколько раз переворачивать и выдерживать в каждой позиции до отверждения пены. В местах, которые следовало предохранить от напыления, устанавливались съёмные экраны. Потом вручную удалялись местные наплывы, облой и утолщения. Процесс был не быстрый и довольно грязный.

ЗИЛ-130С во время испытательного пробега по Якутии с номерами «10-63 проба» и «10-62 проба» и летучкой сопровождения экспедиции – ЗИЛ-157, 1965 г.

Кабины, изготовленные таким образом, были приняты северянами, что подтвердило анкетирование водителей Усть-Нерского автопарка, проведённое в январе 1970 г. К анкетированию привлекли опытных водителей со стажем работы от 10 до 26 лет главным образом в условиях севера. В этих хорошо утеплённых кабинах можно было работать в рубашках и без перчаток в любой мороз, чего прежде не случалось. На внутренние панели дверей кабин крепили листовой войлок, обшитый брезентом, перекрывавший дверные зазоры. Остекление кабин сделали двойным.

При создании ЗИЛ-130С был использован и опыт водителей-северян по утеплению и отоплению кабин. Разумным было предложение напылять пенополиуретан на внутреннюю поверхность капота вместо утеплительного чехла.

Седельный тягач ЗИЛ-130В1С с двумя топливными баками на выставке 1969 г. Хорошо виден обогреватель над кабиной, лебёдка, противотуманные фары и прожектор на стойке. Прорезь в левой двери сделана для показа утеплителя Седельный тягач ЗИЛ-130В1С с двумя топливными баками на выставке 1969 г. Хорошо виден обогреватель над кабиной, лебёдка, противотуманные фары и прожектор на стойке. Прорезь в левой двери сделана для показа утеплителя

Отдавая должное «зиловской» кабине, все водители без исключения считали необходимой установку за спинками сидений так называемого «регистра» или «радикулитника». Это водогрейный радиатор, включённый в систему охлаждения двигателя. Изготовляли его обычно из отслуживших свой срок труб карданного вала. При этом ёмкость системы охлаждения увеличивалась примерно на 15 литров. Проверять эту рекомендацию не стали по практическим соображениям. Опыт арктических и антарктических экспедиций показал, что в кабинах автомобилей, предназначенных для эксплуатации в экстремальных климатических условиях Крайнего Севера, эффективны лишь дублирующие друг друга системы жизнеобеспечения. Например, отопитель независимого действия параллельно штатному. «Радикулитник» прост и надёжен, но он работал от двигателя, как и штатный, и был лишь средством повышения комфорта.

Вторым принципиальным вопросом стало применение двойного остекления. Кабина ЗИЛ-130С имела поворотные форточки с двойными стёклами, опускные стёкла дверей были на зиму зафиксированы и прижаты накладными рамками снаружи, т.е. тоже были двойными. Заднее окно было заглушено.

Для двойного остекления ветрового окна использовали стёкла-половинки от ЗИЛ-131. Крепление основного панорамного стекла производилось в уплотнитель, а половинки накладывались снаружи, прижимались металлическими накладками, которые крепились винтами к фланцу проёма. Между стёклами прокладывали жгут из губчатой резины. Зазор между стёклами был переменным – 6–9 мм, что, естественно, вызывало трудности при обеспечении уплотнения.

Надёжность установки двойных стекол была подтверждена дорожными испытаниями, которые провёл Читинский автосборочный завод. После того как это предприятие перестало быть филиалом Производственного объединения ЗИЛ, выпуск северных автомобилей возобновили в Москве на головном заводе в 1987 г. Напыление пенополиуретана заменили установкой матов из синтетических материалов. Присверливать рамки к фланцу проёма прекратили. Вместо этого к фланцу стали приваривать бонки с резьбой. На ЗИЛе организовали участки сборки северных кабин в прессовом и кузовном корпусах.

ЗИЛ-130С-76, принадлежащий тюменской автоколонне Минавтотранса

Трудоёмкость подготовки проёма в прессовом корпусе составляла 320 минут на одну кабину, а установка второго (двойного) стекла в кузовном – 67,5 минут на кабину. При плане 1990 г. выпустить 1800 северных автомобилей это производство могло бы разорить завод. Вероятно, поэтому их выпуск прекратили.

Так закончилась продолжавшаяся четверть века северная эпопея, когда романтика соседствовала с суровой прозой жизни, когда технические находки и открытия опережали возможности производства, а приоритеты комфорта и долговечности уступали требованиям безопасности и безотказности. Работа по северным автомобилям оказалась трудной и интересной ещё и потому, что зарубежный опыт для нас в то время был малодоступен.

ЗИЛ-ММЗ-585И с самодельным отопителем кабины Так утепляли ЗИЛ-164 На морозе шины становятся хрупкими Самопальная мини-буржуйка в ЗИЛ-ММЗ-585И Утеплитель кабины на серийном ЗИЛ-130С Лебёдка ЗИЛ-130С Фара-прожектор на стойке ЗИЛ-130С Проверка ЗИЛ-130С перед пуском двигателя Подготовка системы охлаждения ЗИЛ-130С

Из описания автомобилей ЗИЛ-130С и ЗИЛ-130В1С для работы в условиях Крайнего Севера

Юрий Петров

При создании конструкции основное внимание было обращено на повышение надёжности, обеспечение уверенного пуска двигателя и создание нормальных условий работы водителя при низких температурах наружного воздуха, доходящих до –60° С.

На автомобиле установлен предпусковой подогреватель двигателя повышенной эффективности. Применена контактно-тиристорная система зажигания. Для обеспечения активного баланса электроэнергии установлен генератор повышенной мощности. Для улучшения стабильности теплового режима двигателя введена электромагнитная муфта, автоматически отключающая и включающая вентилятор системы охлаждения. Поддержание нормальной температуры электролита аккумуляторной батареи достигнуто за счёт утепления и введения обогрева батареи отработавшими газами двигателя.

В кабине водителя установлен мощный отопитель с повышенной отдачей, введена эффективная термоизоляция. Для предотвращения запотевания и обмерзания все стёкла кабины выполнены двойными. Обивочный материал и резинотехнические изделия обладают повышенной морозостойкостью.

Для двигателя и агрегатов трансмиссии применены специальные масла, обеспечивающие нормальную работу автомобиля при низких температурах воздуха.

Автомобиль оборудован лебёдкой с механическим приводом для самовытаскивания, блоком лебёдки с тросом крепления, переносным отопителем независимого действия, утеплителем капота, противотуманными фарами, опознавательными фонарями на крыше кабины, дополнительными боковыми указателями поворотов, поворотным прожектором, дополнительным воздушным звуковым сигналом, огнетушителем и шанцевым инструментом (одноручной пилой, топором, лопатой и ломом).

Седельный тягач ЗИЛ-130В1С был оборудован багажником на крыше кабины и двумя запасными колёсами в специальном держателе с устройством для облегчения их поднятия и опускания.
