Из советских запасов

Переделка ЛАЗ-699Р «Ту­рист»

Сергей Ионес, фото автора

За время существования нашего конкурса самоделок автобусы редко принимали в нем участие. Один – переделанный в дальнобойный фургон, другой – в автолавку и несколько микроавтобусов. Но не было ни одного полноразмерного автобуса, сохранившего свою функциональность.

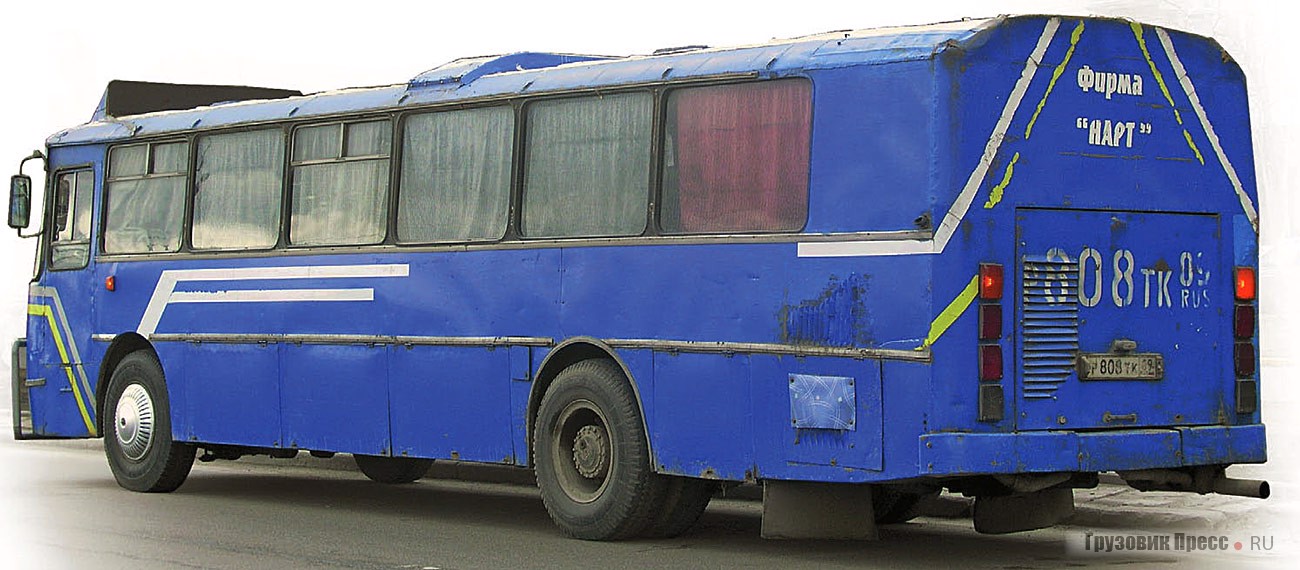

Если этот синий автобус едет вам навстречу, вы подумаете, что это обыкновенный ЛАЗ, отличающийся от серийного установленным впереди сооружением из труб, которое можно назвать «кенгурятником», а можно – булл-баром. Но если вы догоните его на трассе и соберетесь обгонять, то и не подумаете, что впереди идет произведение Львовского автобусного завода. Вместо знакомого с 1970-х покатого «хвоста» с двумя стеклами – вертикальная глухая стенка с аккуратно прорезанными отверстиями вентиляционной решетки, как у какого.то иностранного автобуса, выпущенного лет 20–30 назад. Узнаваемыми остались только секции сигнальных фонарей, взятые с «Икаруса» 200-й серии, да и те расположены непривычно – не горизонтально, а вертикально. Если же смотреть сбоку, то до задней площадки это серийный ЛАЗ-699Р «Турист». Самодельный только безоконный прямоугольник хвостовой части кузова.

Строил этот ЛАЗ Руслан Чочуев из аула Апсуа Карачаево-Черкесской Республики. На этом и других принадлежавших ему автобусах он возил пассажиров из Черкесска в Москву, Сочи, Ростов, Воронеж, а теперь постоянно работает в центре столицы, обслуживая строительную фирму.

Сначала Руслан переделывал этот автобус в расчете на дальние рейсы. По его словам, раньше машина более радикально отличалась от ЛАЗа. Например, на крыше стоял вместительный короб багажного отсека. Когда пришло время работать в черте Москвы, Руслан удалил «чердак», оставив обычную серийную крышу – так и расход топлива снижается, и у инспекторов ГИБДД меньше желания махнуть полосатым жезлом. От багажника (считай второго этажа) осталась небольшая горка лобового обтекателя. Присмотревшись, замечаешь, что над оконными перемычками из крыши выглядывают пеньками отрезанные трубы прямоугольного сечения – это и есть остатки каркаса багажника. У ЛАЗов старого выпуска слева была дверь водителя. На этом автобусе она вварена в проем. Руслан посчитал резонным оставить вход через правую пассажирскую дверь, как на «Икарусе» и поздних ЛАЗах.

Но переделка кузова, выполненная Чочуевым, не столь радикальна, как переработка узлов и агрегатов. Самое главное отличие заключается в том, что бензиновая «восьмерка» ЗИЛ-375 в моторном отсеке ЛАЗа уступила место «мазовскому» шестицилиндровому дизелю ЯМЗ-236.

Конечно, ярославский V-6 примерно на полтонны тяжелее «зиловского», что, скорее всего, увеличило нагрузку за заднюю ось автобуса. Зато у него несравненно лучше тяговая характеристика. Мощность у ЗИЛ-375 и безнаддувного ЯМЗ-236 одинаковая – 180 л. с. Но у ярославской «шестерки» значительно выше крутящий момент 667 Н•м (против 475), который достигается на более низких оборотах (1500 против 1800 мин-1).

Автобус увереннее пошел по трассе, стал лучше справляться с подъемами. По динамике он практически не уступает «256-му» «Икарусу». А главное, по словам хозяина, снизились расходы на горючее. На равном по массе автомобиле дизель ЯМЗ-236 работает с меньшей нагрузкой, чем бензиновая «восьмерка» ЗИЛ, а значит, в более экономичном режиме. Чочуев рассчитал, что на трассе ЛАЗ с родным мотором расходует примерно 40 л бензина на сотню, а этот автобус в тех же условиях съедает литров 27 более дешевого дизельного топлива.

Соответственно под «шестерку» ЯМЗ пришлось подбирать подходящие агрегаты трансмиссии. Венгерский задний мост Raba Руслан приобрел в троллейбусном парке. Картер ЗИУ не подходил к подвеске ЛАЗа, и чулок остался от родного моста.

Скоростной центральный редуктор позаимствован у «Икаруса», а планетарные бортовые передачи остались от троллейбуса.

Коробку передач ЯМЗ Руслан приобрел в комплекте с двигателем. Но из-за заднего расположения двигателя не подошел механизм переключения передач от МАЗа, не годился и штатный механизм с «лазовской» коробки. Руслан решил проблему, приспособив к ярославской коробке самостоятельно доработанный механизм переключения от КамАЗа. От камского грузовика взят пневмогидравлический усилитель (ПГУ) сцепления. Когда смотришь на коробку через открытый люк в полу салона, над коробкой видны «кулиса» переключения передач и уходящий вперед, к рычагу вал тяги, а справа от нее находится ПГУ.

Карданный вал сварен из трех частей. Сама труба осталась от ЛАЗа. К ней приварены фланцы с крестовинами, которые Руслан взял с КрАЗа. Дело в том, что у коробки ЗИЛа и моста ЛАЗа на фланцах по шесть болтов, а у ЯМЗ и «Икаруса» по восемь.

Вся система стояночного тормоза собрана самостоятельно. Энергоаккумуляторы – от КамАЗа. Кран в кабине под левой рукой водителя – от «Икаруса». В 1990-х на львовских автобусах появился серийный пневматический ручной тормоз, но у Руслана автобус старый, на нем еще был механический тормоз.

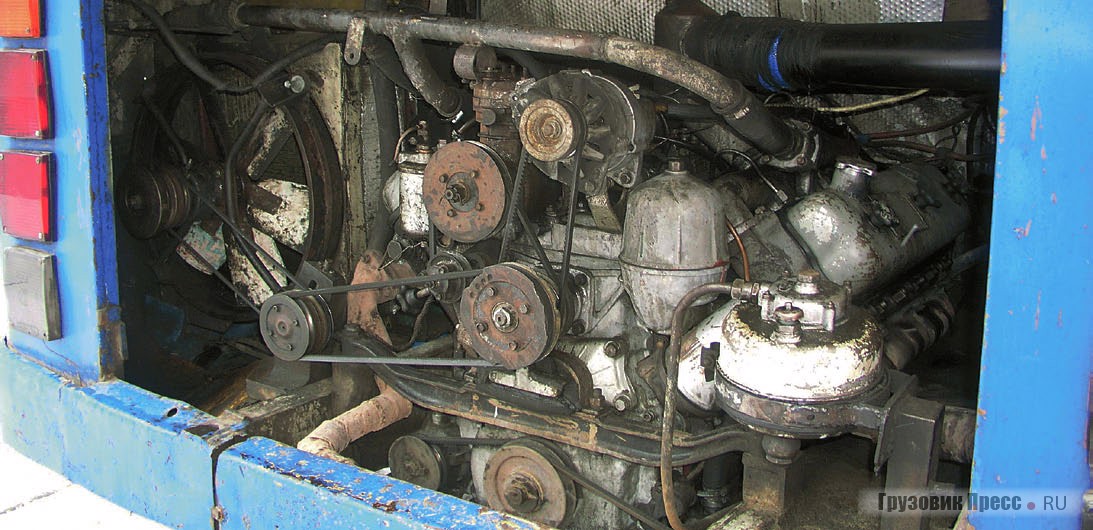

В моторном отсеке тоже есть плоды творчества хозяина. Бочонок воздушного фильтра, стоящий у правого борта, «камазовский». Слева от двигателя, как в любом львовском автобусе, находится радиатор. Но ярославскому дизелю потребовался увеличенный радиатор. Руслан купил огромный медный радиатор от комбайна, модель которого он назвать затрудняется. Объем системы охлаждения и отопления составил 65 л.

Здесь уместно обратить внимание на еще одно отличие кузова этого автобуса. В левом заднем углу на ЛАЗе есть дверца моторного отсека, которую водители зовут ухом, а за ней внутри стоит заслонка. В самодельной задней части машины Чочуева не осталось ни дверцы, ни заслонки. Всю вентиляцию взяли на себя самодельные прорези решетки на задней панели.

Вентилятор всасывает воздух, который летом обдувает радиатор, а зимой тянет через тот же радиатор нагретый воздух в шахту отопления салона. Часто водители, особенно в южных регионах, на лето заменяют крыльчатку, и вентилятор становится вытяжным – он выбрасывает горячий воздух из моторного отсека.

Так поступил и Руслан. Зимняя всасывающая крыльчатка у него осталась от ЛАЗа, а летняя вытяжная – от «Икаруса». Ось крыльчатки с гидромуфтой, включающей вентилятор при нагреве, тоже позаимствована с венгерского автобуса.

Однако обогрев салона на автобусе Чочуева отличается от серийного ЛАЗ-699Р. Прежде всего впереди справа между приборной панелью и передней стенкой кузова появились два радиатора отопления, к которым через весь салон подают тосол трубы от радиатора охлаждения двигателя. Встречный воздух продувает передние радиаторы через небольшую решетку возле правой фары. Хотя остались штатная «печка» и автономка, благодаря двум радиаторам впереди в салоне стало ощутимо теплее. Кроме того, ремонтируя кузов, Руслан уменьшил с краев шахты воздуховодов, на которых стоят сиденья, и проход стал шире.

Некоторые отличия от ЛАЗ-699 есть и в салоне. Корпус приборной панели – от «Икаруса». Спидометр ЛАЗа соседствует с круглой комбинацией приборов ЗИЛа. Руслан убрал сиденье экскурсовода, стоявшее в проходе, и поставил откидной страпонтен над ступеньками, как в «Икарусе». За спиной водителя – большой удобный стол, под которым – вещевой короб. В самодельном безоконном заднем отсеке над двигателем находится спальная полка, которая отгораживается от салона занавеской. Руслан рассказывает, что раньше на ступеньках задней двери летом можно было поставить разборный душ с ширмой.

По словам Руслана, у него есть официальные документы, разрешающие установку дизеля ЯМЗ и переделку кузова. Думаю, что силы, затраченные на перестройку автобуса, не пропали зря. Более подходящий для автобуса дизель улучшил ходовые качества и снизил эксплуатационные расходы. Причем не понадобилось никаких новшеств – проверенный ЯМЗ взят из добротных советских запасов. Конечно, «спальник» и усовершенствованная система отопления не превратили старый автобус в суперсовременный лайнер, но сделали его немного комфортабельнее.

Хорошо, что у автомобилей нет календарного «срока годности», техника времен развитого социализма при правильном обращении способна еще послужить, а из деталей разных моделей советских машин порой срастаются самодельные «рабочие лошадки», даже более практичные в эксплуатации, чем их прототипы!
