Наматываем мили на кардан
Карданная передача «Газели»

С. Ионес

Опубликованный в прошлом номере материал о замене подвесного подшипника потянул за собой множество вопросов. Ведь что ни говори, а проку в одном лишь подвесном подшипнике мало. Работает автомобиль в целом, а упомянутый подшипник и его опора включены в цепочку других устройств. А потому поговорим о кардане.

Карданная передача «Газели» считается далеко не самым капризным узлом. Но и эта часть трансмиссии нижегородской «полуторки» способна преподнести свой «букет» неисправностей. По мнению ремонтников, многие поломки карданной передачи происходят по вине самих водителей и становятся результатом беспощадной эксплуатации автомобиля. В значительной мере долговечность передачи зависит от манеры езды. Несколько водителей и механиков, с которыми пришлось беседовать, независимо друг от друга пришли к выводу, что стремление превратить «Газель» в скаковую лошадь, а каждый рейс в заезд F1, ощутимо сокращает ресурс многих деталей. Любителям резко стартовать, раскручивать двигатель и поддерживать предельно высокую крейсерскую скорость сравнительно часто приходится менять резиновую опору коробки, подвесной подшипник или всю промежуточную опору в сборе. У таких водителей раньше приходят в негодность крестовины. На машинах у тех, кто привык ездить плавно, нежно трогаться с места, двигаться со скоростью потока и аккуратно переезжать неровности все детали карданной передачи становятся практически вечными, служат без ремонта, порой, не одну сотню тысяч километров. Разумеется, при условии, что карданный вал отбалансирован.

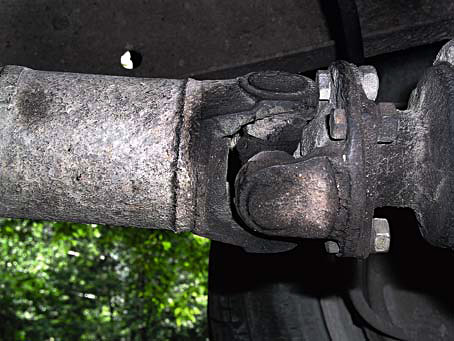

Пресс-маслёнка «на виду», но к ней подлезет не всякий шприц
Перед разборкой взаимное положение деталей лучше пометить

С ремонтом карданной передачи чаще других сталкиваются не только «гонщики», но и любители «стрит-кросса» и «стрит-триала». Дорожный просвет машины сравнительно невелик, а потому карданный вал висит довольно низко. Известны случаи, когда «Газели» своим карданным валом задевали за высокий бордюр в городе или за кочки на бездорожье. Результат: потеря подвижности и оплата не только замены погнутого вала, но и эвакуации. А если глубоко засадить машину в грязь или снег, то недолго зацепить за них вращающимся карданным валом и сорвать с него приваренные балансировочные пластины. Со всеми, что называется, вытекающими...

Здесь мы подошли к важной проблеме. Именно от того, насколько хорошо отбалансирован карданный вал, по свидетельству инженеров-конструкторов, зависит ресурс всех элементов передачи. Неправильная балансировка заявит о себе вибрацией, возникающей при движении автомобиля в некотором скоростном диапазоне. Она, как правило, постепенно возрастает с увеличением скорости, а потом быстро исчезает. Нарушение балансировки бывает разное, поэтому и скоростные диапазоны в каждом конкретном случае свои. Единственное, что их объединяет – жесткая привязка именно к скорости движения. Обратим внимание, что при дисбалансе карданного вала вибрация появляется независимо от включенной передачи.

Чтобы отвернуть задний фланец карданного вала, не нужны ни канава, ни подъёмник
...Чтобы отвернуть промежуточную опору, тоже ничего не нужно

Справедливости ради отметим, что сходные симптомы могут быть вызваны еще двумя устройствами: хвостовиком вторичного вала коробки передач и (или) хвостовиком главной передачи. Правда, для того, чтобы они проявились, требуется особо выдающийся талант «ремонтничков».

Балансировка «газелячьего» кардана – вещь занятная сама по себе. Ведь балансировку вала делают заводы-изготовители и немногочисленные ремонтные предприятия, располагающие специальным оборудованием. Редкие умельцы берутся балансировать вал в гаражных условиях с помощью куска мела и самоклеящихся грузиков. Но, по мнению тех, кто этим занимался, столь тонкая операция имеет смысл только для иномарок, у которых карданный вал стоит дорого и снимается сложно (например, мешает выпускная система). На «Газели» и вал снять легко, и новый относительно недорог.

Правда, здесь не обходится без своих «подводных камней». Люди, исследовавшие рынок запчастей в Нижнем Новгороде несколько лет назад, отмечали, что до смены собственника завода, на местном рынке присутствовали карданные валы трех групп. Самый худший, «третий» сорт – это валы из «фонда запчастей», которые даже не пытались поставить на балансировочный стенд. Иными словами – откровенный брак. Валы «второго» сорта могли работать на автомобиле без видимых проблем. Они предназначались для установки на конвейере, но как-то попали на рынок. Наконец, валы «первого» сорта – «ГОНовские». Эти полностью соответствовали конструкторской документации. Нужно ли говорить, валы какой группы и насколько были дороже?

По оценке наших экспертов, в последние годы бракованные и ворованные валы в продаже встречаются все реже. И все же где гарантия, что вы даже сегодня не купите на рынке вал «из старых запасов»? Поэтому покупка нового карданного вала не всегда является гарантией того, что его не придется дополнительно балансировать.

В карданную передачу иногда попадают посторонние предметы
При бережном обращении этот узел служит долго

Чтобы снизить вероятность покупки «завалявшейся» некондиции, наши эксперты советовали пользоваться услугами продавца, следящего за своей репутацией, а еще лучше – покупать карданный вал, оснащенный промежуточной опорой нового образца: основную массу бракованных валов изготовили до модернизации.

При установке бывшего в употреблении вала определить, пригоден ли он для дальнейшей эксплуатации, очень просто. Ремонтники советуют обратить внимание на состояние шлицевого соединения основного и промежуточного валов. Если шлицы плотно входят в пазы, вал можно ставить на машину; а когда они изношены и разболтаны, вал пойдет на списание.

В статье, посвященной старой и новой промежуточным опорам, мы заметили, как важно при разборке карданного вала пометить положение основного и промежуточного вала относительно друг друга, и потом, при сборке, совместить так, чтобы шлицы вошли в те же пазы, куда они входили раньше. Инструкция по эксплуатации и ремонту рекомендует также пометить положение вала относительно удлинителя коробки передач и фланца ведущей шестерни заднего моста. Впрочем, присоединить задний фланец карданного вала к фланцу заднего моста возможно только в двух положениях: либо в том же, что и раньше, либо перевернув на 180°.

Снятие промежуточной опоры и заднего фланца, по отзывам механиков, обычно не представляет сложности: крепеж под днищем машины, хотя и грязный, но отворачивается без проблем. Машина достаточно высока, чтобы под нее забраться, даже не располагая ни подъемником, ни канавой. Не требуется и домкрат.

У крестовин карданного вала «Газели» большой ресурс, они нередко верой и правдой служат не одну сотню тысяч километров. Но при этом они требуют периодической смазки, для чего оснащены пресс-масленками. По инструкции, смазывать их надо при каждом ТО-1 трансмиссионным маслом. Однако делать это неудобно: подлезть к пресс-масленкам мешают детали самой крестовины. Нужен специальный шприц с сильно изогнутым и подточенным концом. По мнению знатоков, для этой цели идеально подходит шприц со слегка подогнутым кончиком, из комплекта некоторых старых мотоциклов. К сожалению, в продаже такой шприц в наше время практически не встречается, и искать его придется наудачу в старых запасах бывалых мотоциклистов. Впрочем, одну подсказку сделаем: в крестовины автомобилей ЗИЛ-130 на весь срок службы закладывалась смазка «№158». С трансмиссионным маслом она конфликтовать не должна, но все же, прежде чем «плюнуть и забыть», надо прошприцевать ею крестовину хотя бы раза три...

Симптом сильного износа крестовин – звонкие щелчки. Но из кабины «Газели» услышать их довольно трудно. А вот человек, стоящий рядом, услышит их легко. Поэтому специалисты рекомендуют отслеживать наличие щелчков вдвоем: водитель трогает машину с места взад-вперед и тормозит, а его опытный помощник стоит рядом и слушает, не щелкает ли. Впрочем, негодность крестовин легко «ловится» и на подъемнике. В процессе износа подшипников в соединениях постепенно нарастает люфт. Осмотр машины (лучше на канаве или подъемнике) не обязательно выявляет его: менее 0,08 мм на ощупь определить невозможно. Однако п-онастоящему опасным станет люфт в полсантиметра, а потому любой ощутимый люфт – признак неисправности.

В заключение, несколько слов о карданной передаче длиннобазных «Газелей». По отзывам тех, кто работал с такими машинами, карданный вал у них находится даже в лучших условиях, чем у базовой модели. Углы передачи крутящего момента у карданных шарниров этих машин получились более выгодные, чем у «Газели» со стандартной базой. В остальном – все то же самое.
