Опубликовано: ГП 08-2015

Самобытный и мужественный
Самосвал «Урал-М» 5557-4551-82

Даниил Минаев, фото автора

Новый «Урал» с кабиной над двигателем – попробуйте, найдите эту редкую «птицу» в Московском регионе. Нет их здесь, все они находятся в естественной, так сказать, среде обитания – среди болот, тундры и тайги. Но мне всё же удалось выловить один экземпляр в Подмосковье, да и тот скоро отправится нести службу в Чувашию.

За то время, пока я искал возможность познакомиться с этой линейкой автомобилей из Миасса, конструкторы внесли в машины столько изменений и доработок, что маркетологи поспешили присвоить семейству литеру «М», от слова модернизированный. Что ж, остаётся только внимательно изучить сегодняшний, свежайший продукт.

Шасси хоть куда!

Грузовик, который мне любезно предоставил подмосковный официальный представитель автозавода «Урал» – ООО «Автомашхолдинг», получили в виде шасси. Поскольку это предприятие обладает полномочиями по монтажу довольно большого количества надстроек, которые устанавливаются на собственной производственной базе по желанию клиента, новенький «Урал-М» только примерял под себя один из вариантов кузовов, никак пока не являясь окончательным транспортным решением, и посему основное внимание уделю описанию базового шасси. Тем более тут есть, на что взглянуть. С момента создания СП «ИВЕКО-Уралаз» (ныне «ИВЕКО-АМТ») прошёл почти 21 год, за это время в бескапотном «Урале» с кабиной IVECO Turbostar того периода и сегодняшним продуктом общими остались, пожалуй, только очертания кабины, настолько сильно был модернизирован этот грузовик. Прежде, чем приступать к изучению начинки, по традиции, окажусь на рабочем месте.

Необходимый минимум под капотом для ежедневного контроля и обслуживания: можно долить жидкость в стеклоомыватель и антифриз в радиатор, проверить уровень масла в двигателе и проконтролировать уровень «тормозухи» в ПГУ сцепления Оказаться в кабине без определённой сноровки не так и просто

Блестя кабиной заграничной…

Главное, о чём не следует забывать при общении с автомобилем, – что это настоящий вездеход 6х6! Именно этому подчинён весь конструктив. Значит, здесь неуместно роптать, залезая в очень высоко расположенную кабину с солидным моторным тоннелем и невысоким потолком, иначе не выдержать допустимые четыре метра габаритной высоты.

Зато увеличено спальное место, есть шторки, а зона «спальника» в новой модификации лишилась никому не нужного остекления – так будет и теплее, и надёжнее. Сиденья водителя и пассажира, изготовленные по лицензии Grammer, с пружинной подвеской и регулировкой по весу оказались удобными, потом не сразу, но я нашёл грубоватый рычаг запора рулевой колонки и отрегулировал узел по вылету и углу наклона, после чего гордо восседал на водительском месте, довольствуясь отличным обзором и изучая алгоритм переключения передач с методикой работы полноприводной трансмиссии.

Обновлённая цельная комбинация приборов с дисплеем бортового компьютера отечественного производства теперь вместо панели приборов с отдельными съёмными допотопными приборами, недавно такую же новую «приборку» я встретил на новеньком КАМАЗе, но разве унификация была отечественным грузовикам когда-нибудь во вред? По-моему, только на пользу. Центральная консоль напоминает комод и переходит по наследству уже много лет, зато сделанная по модульному принципу без проблем позволяет группировать клавиши и иные приборы и органы управления, связанные со всевозможным дополнительным оборудованием и управлением надстройкой.

Рабочее место обновлено новой комбинацией приборов и современными сиденьями Рабочее место обновлено новой комбинацией приборов и современными сиденьями Рабочее место обновлено новой комбинацией приборов и современными сиденьями Центральная консоль напоминает комод и переходит по наследству уже много лет, зато, сделанная по модульному принципу, без проблем позволяет группировать клавиши и иные приборы и органы управления, связанные со всевозможным дополнительным оборудованием и управлением надстройкой Неплохой «спальник» со шторами и потолочный люк, обновлённая кабина теперь лишилась ненужного остекления в этой зоне Неплохой «спальник» со шторами и потолочный люк, обновлённая кабина теперь лишилась ненужного остекления в этой зоне

Кстати, в кабине всего один напольный рычаг, причём без флажков и тумблеров. Для 9-ступенчатой КП ZF (а здесь установлена именно она) этого достаточно, а управление блокировками и централизованной подкачкой шин электропневматическое, при помощи кнопок.

По давней советской традиции на панели множество инструктирующих водителя наклеек, чтобы не листать толстые талмуды «Руководства по эксплуатации», и милая сердцу двухштыревая розетка для переносной лампы эпохи первого полёта человека в космос. Мне почему-то вспомнилось, как однажды оказавшись в гостях у преуспевающего фермера, я вошёл в его простой и добротный сельский дом в российской глубинке и удивлялся неповторимому сочетанию повседневных предметов чуть ли не древнерусского быта, мирно соседствовавших с самой современной и хорошо подобранной бытовой техникой. Так и в «Урале-М», и не только в кабине.

Силовая линия

Новый двигатель ЯМЗ-536 приходит на смену устаревшим V-образным моторам

Под кабиной на раме – ЯМЗ-536. Этот агрегат относится к новому семейству рядных 4- и 6-цилиндровых двигателей универсального назначения, разработанных совместно с австрийской инжиниринговой компанией AVL List GmbH. Последняя цифра в названии двигателя означает число цилиндров. Для производства нового семейства двигателей в Ярославле были построены новые площади, а семейство насчитывает около 25 вариантов моторов, чтобы перекрыть все потребности «Группы ГАЗ» – от малотоннажников до автобусов и спецтехники.

К слову сказать, пару лет назад мне удалось опробовать родственный движок ЯМЗ-534 на среднетоннажном вездеходе «Садко» («ГП», № 4, 2013 г.), причём впечатления были самые положительные, особенно в сравнении с устаревшим «тракторным» мотором Д-245.

Конкретно, именно на тестовом грузовике установлена рядная «шестёрка» с максимальной настройкой мощности 312 «лошадок» при 2300 об / мин и крутящим моментом 1240 Н∙м (ещё сегодня доступны версии 240 или 285 л.с). Однако для желающих видеть под капотом V-образных «старичков» ярославского завода предусмотрена модификация с двигателем ЯМЗ-65654 (230 л.с., 882 Н∙м) – это дальнейшее развитие «236-го» мотора с современной топливной аппаратурой Common Rail собственного производства.

Но вернёмся к нашему автомобилю. ЯМЗ-536 представляет собой вариативный набор типовых решений для современного двигателя в этом сегменте: блок и общая ГБЦ с четырьмя клапанами на цилиндр из чугуна (но при этом масса двигателя в сборе всего 640 кг!), заднее расположение привода ГРМ. Система питания – Common Rail, давление в рампе 1800 бар для версии четвёртого экологического класса, в перспективе заложено увеличение давления до 2000 бар. Соответствие современным экологическим нормам обеспечивается применением системы EGR, впрыск мочевины не применяется.

Основные новшества вездехода «Урал-М» с кабиной «Р»

Вообще, в правилах ЕЭК ООН для внедорожной техники есть послабления, но ведь данные шасси могут существовать и в дорожном обличии. Особенность именно модернизированных автомобилей «Урал-М» – картер маховика стандарта SAE1. Это даёт возможность устанавливать КП практически разных производителей. Сегодня заказчик может выбрать четыре варианта КП: ЯМЗ двух модификаций, уже известную ZF Ecomid 9S1310TO производства СП «ЦФ-КАМА» или китайскую коробку Fast Gear.

На тестовом автомобиле оказалась ZF из Набережных Челнов: 8 ходовых передач, одна «ползучая» и реверс. Максимальный допустимый момент двигателя для этой КП (1300 Н∙м) позволит работать на этой машине в тяжёлых условиях эксплуатации или с прицепом. Заявленный ресурс ведущих мостов в модернизированной машине увеличен с 250 до 350 тысяч километров. Номинальный крутящий момент, который должны выдерживать ведущие мосты, теперь ещё увеличен – до 4120 Н∙м.

Трансмиссионная перспектива: очевидно, что подразумеваются самые суровые условия эксплуатации Вид на трансмиссию сзади: хорошо видны исполнительные механизмы блокировки межколёсного дифференциала

Телега

Так часто слесари-ремонтники грубо обзывают ходовую часть. Посмотрим, что приготовил нам на сей раз автомобильный завод из Миасса. Общий мотив таков: всё как и было, но стало лучше. Подвеска традиционная для этого класса машин: продольные полуэллиптические рессоры и балансиры. Малолистовые рессоры на миасских грузовиках пока не предусмотрены из-за низкого ресурса в тяжёлых условиях эксплуатации. Грузоподъёмность переднего моста – 6500 кг, нагрузка на задние оси рассчитана по 8 т на ось. В базовой комплектации имеется блокировка межколёсных дифференциалов среднего и заднего мостов.

Предусмотрено три варианта колёсной базы под разные надстройки, расстояние между осями задней тележки – 1400 мм. Рама теперь, как и у многих других производителей, усилена вставкой «лонжерон в лонжероне» от заднего крепления передних рессор и почти до конца рамы. Аппаратура новой, полностью пневматической тормозной системы Wabco, внутри рамы я обнаружил блок подготовки воздуха с фильтром-осушителем, что давно стало нормой для европейских грузовиков. Тормозные механизмы всех колёс остаются по-прежнему барабанными, но для внедорожной техники это норма.

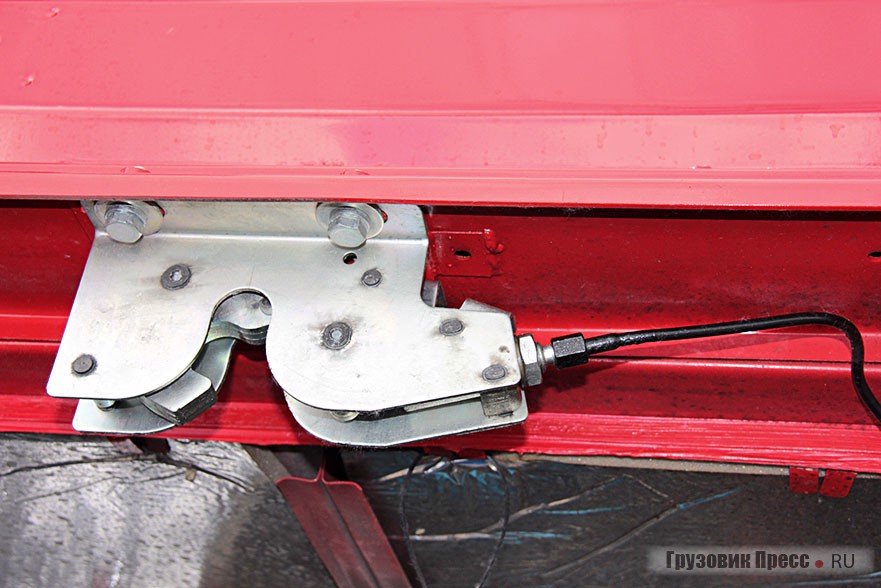

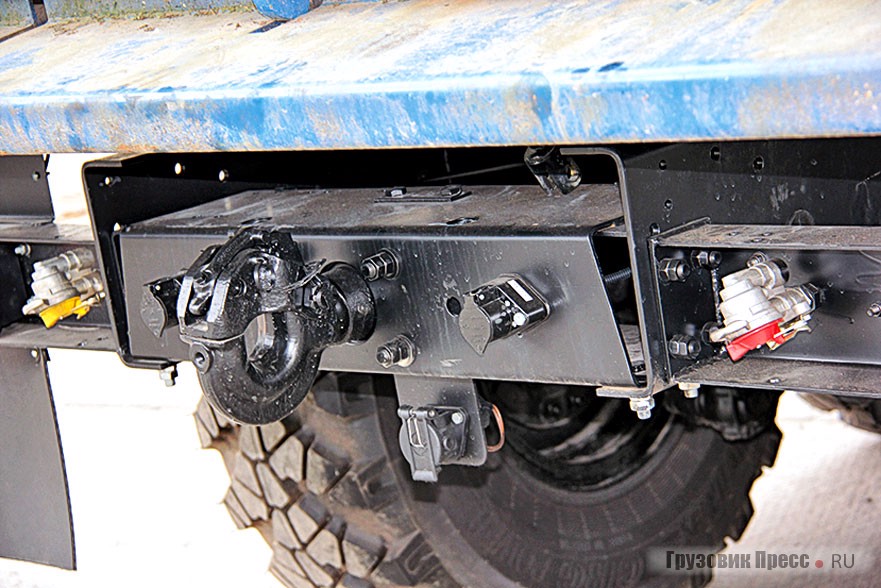

Гидрозамок страхует механизм подъёма кабины Передняя оптика старомодна и бесхитростна, зато универсальна, недорога, и её легко отремонтировать Буксировочное устройство под нехитрый отечественный прицеп, но подразумевается, что он может быть оборудован пневматическими тормозами

Кабина крепится при помощи пружинной подвески в четырёх точках, спереди пружины и амортизаторы разнесены. В общем, как я уже говорил, то, к чему ранее не было претензий, продолжает оставаться на своих местах, но на смену устаревающим решениям постепенно приходят новые узлы и агрегаты, нередко импортные или лицензионные, так как, увы, пока наш автопром не всегда готов обеспечить достойной альтернативой, но на примере этого автомобиля начинаешь верить в то, что и этот лёд наконец тронулся.

Завершая рассказ…

Как я уже утверждал пять лет назад, знакомясь с уральскими вездеходами, сегмент тяжёлой внедорожной грузовой техники отечественного производства отнюдь не ущербный и вполне конкурентоспособный, этого у нас не отнять. Идут годы, и полноприводное шасси постепенно дополняют современные решения, делающие вождение и обслуживание таких машин более простым и удобным, а внешний облик сурового грузовика принимает благородные черты, но при этом он остаётся самобытным и узнаваемым. Так держать, господа конструкторы из Миасса! Надеюсь в скором времени познакомиться с вашим новым детищем по имени «Урал-NEXT».

Техническая характеристика внедорожника «Урал-М» 5557-4551-82
Допустимая полная масса, кг 21 800
Распределение полной массы по осям, кг 5800/ 8000/ 8000
Допустимая масса автопоезда, кг 34 000
Снаряжённая масса шасси, кг 8725
Двигатель
рабочий объём, cм3:
мощность, л.с. (кВт)
крутящий момент, Н∙м
ЯМЗ-53602.10 Турбодизель, l6, Euro 4
6650
312 при 2300 мин-1
1229 при 1300–1600 мин-1
Коробка передач
количество ступеней вперёд/ назад
передаточное число главной передачи
ZF Ecomid 9S1310TO
9/ 1
7,49
Сцепление Sachs MFZ 430, сухое, однодисковое, с диафрагменной пружиной
Тормозная система Пневматическая
Вместимость топливных баков, л 210+180
Максимальный преодолеваемый подъём, % 50
Шины 425/85 R21
Подвеска Спереди на полуэллиптических рессорах,
сзади – рессорно-балансирная
Максимальная скорость, км/ч 85
