Игра мускулами

Седельный тягач Тонар-6423 и полуприцепы Тонар-974618, Тонар-95236 и Тонар-974629

Максим Шелепенков, фото автора

Когда в 2009 году, в разгар кризиса, Машиностроительный завод «Тонар» объявил о намерении выпускать грузовые автомобили, мало кто всерьёз воспринял эти утопические планы. Тем не менее сегодня серийные грузовики «Тонар» – это реальность! А в планах завода ещё более уникальная техника с невиданными характеристиками.

Гордое имя

Седельные тягачи «Тонар-6423» с колесной формулой 6х4 серийно выпускают на подмосковном заводе «Тонар» с ноября 2011 года. Помимо современного отечественного дизельного двигателя ЯМЗ-650.10 (412 л.с.) их комплектуют механическими коробками передач Fast Gear 12JS200TA и задними мостами Shaanxi Hande Axle китайского производства. При этом подвеска задних мостов уникальна для отечественного автопрома. Никакой балансирной тележки здесь нет, а выполнена она на американский манер с двумя независимо стоящими друг от друга мостами, каждый с двумя пневмобаллонами и с Z-образными рессорами. Такая конструкция идеально подходит для работы с самосвальными полуприцепами «Тонар» (тоже выполненными на пневмоподвеске) и обеспечивает автопоезду необходимую плавность хода, а главное, безопасную разгрузку.

У серийных тягачей подвеска задних мостов пневморессорная

Потребители по достоинству оценили данное предложение «Тонара», и первая партия автопоездов с собственными тягачами уже распродана. Ведь одновременное приобретение автосцепки (тягач и полуприцеп «Тонар») предполагает ощутимую скидку в цене. При этом снимается множество вопросов. В частности, отпадает вопрос соответствия высоты седла тягача полуприцепу. Вдвое сокращается время на регистрацию транспортного средства в ГИБДД: и тягач, и полуприцеп могут быть оформлены одновременно. Большим достоинством такой сцепки является и то, что сервис тягача и полуприцепа выполняется в одном месте в одни и те же сроки.

Есть ещё один важный момент: сегодня поставки американских тягачей, идеально подходящих для большегрузных самосвальных полуприцепов, в Россию прекратились, а европейские седельные тягачи с колесной формулой 6х4 по европейской же классификации уже относятся к специальной технике с соответствующим ценником. Отечественную технику в данном классе выпускают, но её приобретение порой связано с некоторыми проблемами, так как особо популярными такие модели не назовешь. А тут такая роскошь – готовая сцепка по приемлемой цене и качеству.

Помимо базовой модели тягача с пневмоподвеской задних мостов на заводе подготовлена версия с обычной балансирной подвеской и рессорной подвеской для более тяжёлых полуприцепов. Таких тягачей изготовлено только два для всесторонних испытаний. Их можно отличить по более короткой базе и увеличенным задним колесам с посадочным диаметром на 24 дюйма.

На опытном тягаче  усиленная рессорная подвеска задних мостов на балансирной тележке. Заметно, что задние колёса большего размера

Голландцы в шоке

Создание новой версии седельного тягача было связано с разработкой и изготовлением новых полуприцепов повышенной грузоподъёмности. Например, с саморазгружающимся полуприцепом «Тонар-974618» со сдвижным полом с вместимостью грузового отсека 74 м3 и грузоподъёмностью 80 т (!). Скорее всего, у многих сейчас возник вопрос, зачем создавать такую технику и как её эксплуатировать на дорогах, ведь осевые нагрузки там уже приближаются к 20 тоннам?

С одной стороны, ответить на него легко – автопоезд с таким прицепом создавали по специальному заказу. Как рассказывает технический директор «Тонара» Юрий Павлович Вайнштейн, года полтора назад к ним обратились заказчики из Монголии, которым нужны были самосвальные полуприцепы с нагрузкой на ось не более 18 т, по их выражению, чтобы «беречь дороги».

Полуприцеп «Тонар-974618» со сдвижным полом грузоподъёмностью 80 т (!)

В Монголии есть большое месторождение коксующегося угля в Таван-Толгое, а возить его приходится в Китай (расстояние только до границы 700 км). Сегодня его возят на китайской технике, но она на таких перевозках не проживёт и года, поэтому перевозчики из Монголии обратились в Россию за помощью в создании специальной техники.

Но прежде чем полуприцеп ушёл в Монголию, его эксплуатационные испытания проводили в России, а это уже интереснее. Сначала в составе с собственным тягачом эксплуатировали на перевозках угля по технологическим дорогам в Кемерово, а после использовали в Белгородской области на перевозке сахарной свеклы уже по дорогам общего пользования, но по специальным коридорам, согласованным с Госавтоинспекцией. Небывалый урожай сахарной свеклы в прошлом году стал общей заботой области, и препоны на дорогах по эксплуатации автопоезда никто устраивать не стал, так как за один рабочий день он доставлял на сахарный завод более 240 т свеклы (один такой автопоезд полностью заменял две «камазовские» сцепки). Правда, опытная эксплуатация полуприцепа на перевозке урожая выявила слабые стороны совсем другого порядка – на заготовительных пунктах не оказалось весов, способных взвесить эту махину с грузом.

Разгрузка полуприцепа происходит через задние «ворота» без подъёма кузова

Но перевозчики с интересом отнеслись к новинке, так как при оформлении разрешительных бумаг на транспортные коридоры такой автопоезд позволяет значительно повысить рентабельность перевозок. Тем более что у него есть ещё одно достоинство – при разгрузке нет необходимости задирать в небо кузов, что значительно безопаснее обычных самосвалов. А разгружаться он может даже заехав в склад или под крышу, что для навалочных грузов совсем уникально.

Кстати, механизм сдвижного пола в этом полуприцепе используется из Голландии, и когда по запросу «Тонара» попросили подготовить сдвижной пол для полуприцепа грузоподъёмностью 80 т, там долго не могли взять в толк, зачем это вообще нужно, но потом всё-таки выполнили необычный заказ.

Полуприцеп-самосвал «Тонар-95236» грузоподъёмностью 65 т Полуприцеп-самосвал «Тонар-95236» грузоподъёмностью 65 т

Австралийцы были правы!

Проблеме безопасной разгрузки много внимания уделили и при разработке другой новинки – самосвального автопоезда с ещё более ошеломляющими характеристиками, грузоподъёмностью 130 т! Эта трёхзвенная сцепка (тягач и два одинаковых полуприцепа с промежуточной двухосной подкатной тележкой) появилась тоже по просьбе монгольской стороны с целью увеличения возможностей автотранспорта на перевозках коксующегося угля на дальние расстояния.

Создатели этого монстра и не скрывают, что в качестве аналога использовали австралийские дорожные поезда. Даже специально организовывали туда командировку своих специалистов, чтобы на месте найти местных конструкторов и выяснить некоторые нюансы эксплуатации. Кстати, помощь в налаживании связей между Россией и Австралией оказало российское представительство Wabco.

Перед началом разгрузки боковой борт открывается с помощью гидравлики
Австралийцы говорили, что нужно было делать открывающийся борт двойным, а наши не послушали… Но надо учитывать, что влажность щепы при погрузке 85%, а на улице на момент съёмки –18 °С

В целом автопоезд конструировали австралийские специалисты, а первый пробный полуприцеп изготавливали уже здесь, в России. Правда, по русской привычке наши попробовали внести улучшения, например, вместо двух боковых бортов сделать один. После первых испытаний убедились, что делать нужно было всё-таки два.

Зато для обеспечения безопасной разгрузки применили маленькие хитрости – внутренние поверхности кузова покрыли специальным материалом из высокомолекулярного пропилена, который значительно снижает прилипание груза к бортам, в результате свал начинается при намного меньшем угле опрокидывания платформы.

Обратите внимание, что гидроцилиндры стоят штоком вниз

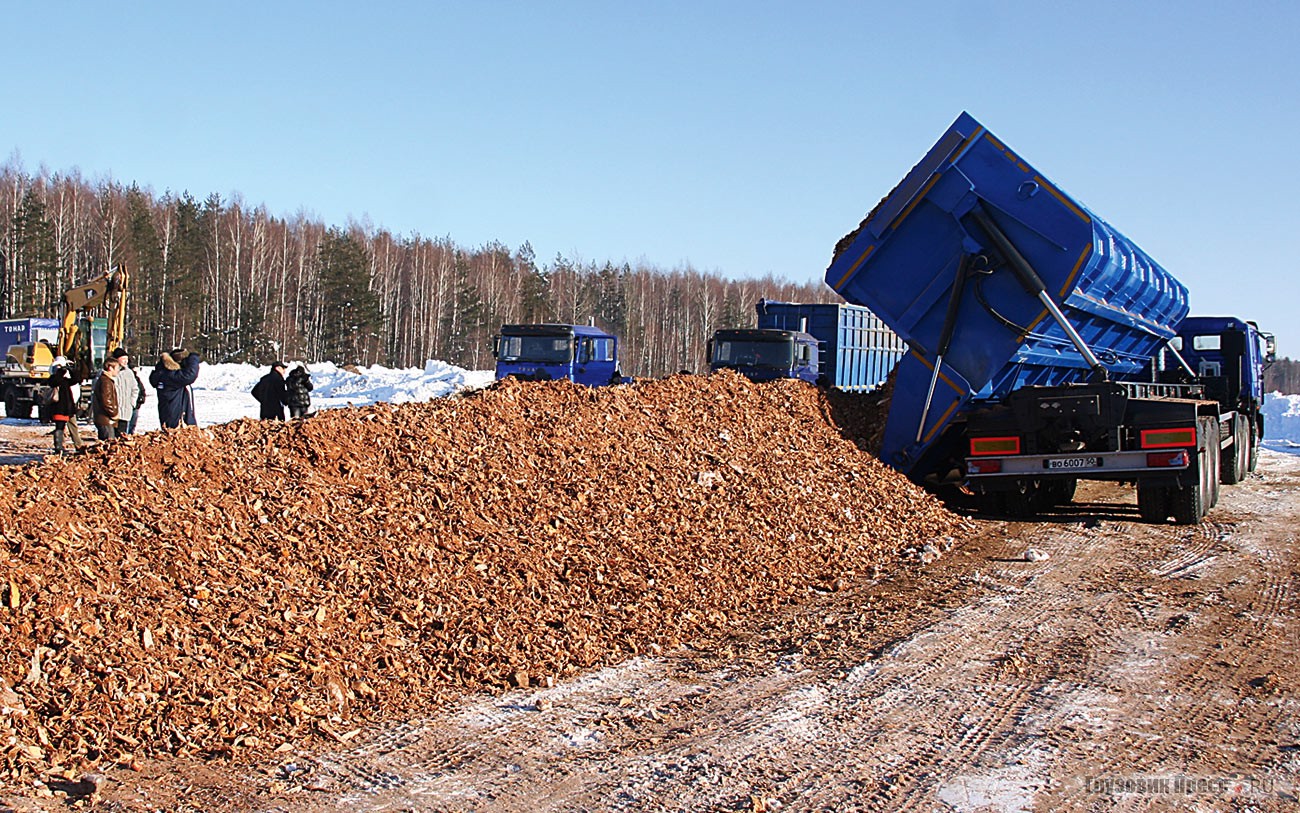

Оцените объём перевезённого за один раз груза (разгрузка осуществлялась на ходу). Вместимость кузова (без горки) – 61 м[sup]3[/sup]

Пока изготовлено только одно самосвальное звено для испытаний работоспособности самого полуприцепа. Просто потому, что для испытаний полного автопоезда пока нет подходящего тягача (собственный тягач такую сцепку не потянет). Но даже если трёхзвенный автопоезд грузоподъёмностью 130 т (суммарный объем кузовов 122 м3, а длина только двух полуприцепов 30 м) получится, то какое это имеет практическое значение для России? Пока никакого. Эксплуатация таких гигантов невозможна в России. Но их изготовление, пусть даже и для Монголии, – это хорошая демонстрация возможностей машиностроительного завода и повод задуматься о будущем российских перевозчиков, ведь не только на «Тонаре» размышляют на тему многозвенных самосвальных автопоездов. Если посмотреть на тему шире, то об этом мечтают и междугородные перевозчики (вспомним автопоезда Высоцкого, проект которых предложен в Белоруссии, или попытку организации трансконтинентальных перевозок между Китаем и Европой по специально выделенным коридорам с применением автопоездов увеличенной длины, в том числе и по территории России).

Технические характеристики полуприцепов
«Тонар-974618» «Тонар-95236» «Тонар-974629»
Тип полуприцепа Саморазгружающийся полуприцеп со сдвижным полом Полуприцеп-самосвал с боковой разгрузкой Контейнеровоз с раздвижной рамой
Грузоподъёмность, кг 80 000 65 000 38 000
Масса снаряжённого полуприцепа, кг 19 200* 19 950* 7000
Полная масса полуприцепа, кг 99 200* 84 950* 45 000
Распределение полной массы, не более, кг на ССУ на колесную тележку полуприцепа
30 000*
69 200*
33 950* 51 000* 13 500 31 500
Вместимость кузова, м3 74,5 61 (без горки)
Колеса 8,5х24 8,5х24 11,75х22,5
Количество осей/ колёс 3/ 12+2 запасных 3/ 12+4 запасных 3/ 3
Оси «Тонар-9042», с допустимой нагрузкой 20 т
*Расчетные значения.
Серийный тягач «Тонар-6423» с полуприцепом-контейнеровозом «Тонар-974629» с раздвижной рамой. Сейчас полуприцеп в сложенном состоянии Полуприцеп максимально раздвинут под 45-футовый контейнер
Полуприцеп в сдвинутом состоянии. Хорошо виден пульт управления тормозной системой полуприцепа для возможности выдвижения рамы тягачом автопоезда Для удобства на раме имеется разметка с обозначением типоразмеров контейнеров, которым соответствует выдвинутый участок рамы

Заложенная универсальность

К новым продуктам «Тонара» можно отнести и полуприцеп-контейнеровоз с раздвижной рамой для перевозки всех типов контейнеров. Его изготовили три месяца назад по специальному заказу, взяв за аналог немецкий образец. Несмотря на то что в сравнении с обычными полуприцепами-контейнеровозами его масса возросла примерно на тонну, предполагается, что на него будет определённый спрос среди перевозчиков просто исходя из особенностей отечественной эксплуатации контейнеровозов. Во многих странах мира такие полуприцепы принадлежат морским портам, и за ворота порта они выходят именно с тем контейнером, на который рассчитаны. У нас контейнеровозы чаще всего принадлежат перевозчикам, и, привозя в порт один контейнер, перевозчик никогда не может быть уверен в том, что обратный выгодный заказ не окажется в «ящике» другого типоразмера. В этих случаях удобно иметь универсальный контейнеровоз, который за минуту можно приспособить под любой контейнер, будь это один (или два) 20-футовый, 30-, 40- или даже самый большой 45-футовый.

Больше не нужно

Уже за территорией завода «Тонар» я встретил новенький самосвальный автопоезд с четырёхосным полуприцепом с объёмом кузова 43,5 м3 и номинальной грузоподъёмностью 45 т. И эта махина предназначалась совсем не для Монголии, а для нашей матушки-России. Судя по номерам тягача, для Воронежской области. Что собираемся возить и, самое главное, как? По каким дорогам? Надеюсь, что приобрели его законопослушные перевозчики и эксплуатировать этот самосвал они будут не на дорогах общего пользования, а на специально подготовленных технологических дорогах, иначе не видать нам хороших дорог никогда.
